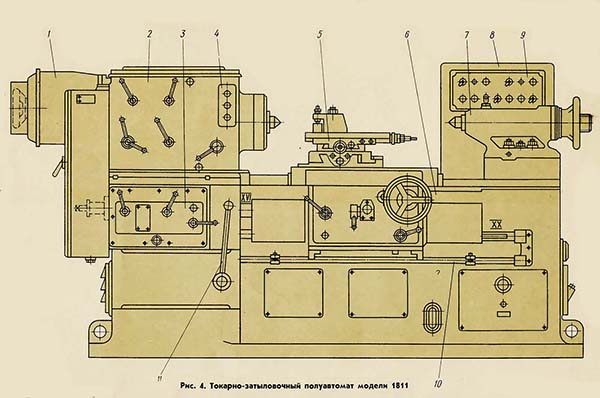

Специальный токарный станок 1811
По запросу
Специальный токарный станок 1811 относится к группе «Токарные многорезцовые и специальные станки». Основные справочные параметры: Ø 240, Куйбышев (Самара. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Специальный токарный станок 1811: описание и характеристики
Специальный токарный станок 1811 относится к группе «Токарные многорезцовые и специальные станки». Основные справочные параметры: Ø 240, Куйбышев (Самара.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | К-96 | 1811 | 1Б811 | 1Е811 | 1Е812 |
| Класс точности по ГОСТ 8-82 | Н | Н | Н | Н | Н |
| Наибольший диаметр заготовки, обрабатываемой над станиной, мм | 240 | 240 | 250 | 360 |
| Высота центров, мм | 280 | 260 |
| Наибольший диаметр заготовки, обрабатываемой над суппортом, мм | 290 | 240 | 250 | 360 |
| Наибольшая длина заготовки, обрабатываемой в центрах (РМЦ), мм | 800 | 550 | 710 | 630 | 630 |
| Диаметр сквозного отверстия в шпинделе, мм | 42 | 42 |
| Число ступеней частот прямого вращения шпинделя | 8 | 10 | 15 | 15 |
| Частота вращения шпинделя в прямом направлении, об/мин | 4,5..49 9..98 | 2,8..63 5,6..126 | 2,24..56 10,6..67 | 1,9..47,5 9..56 |
| Размер внутреннего конуса в шпинделе, М | Морзе 6 | Морзе 6 |
| Конец шпинделя фланцевого по ГОСТ 12593-72 | 6К | 6К |
| Наибольшее перемещение продольной каретки суппорта, мм | 500 | 600 | 600 |
| Наибольшее перемещение поперечной каретки суппорта, мм | 50 | 50 |
| Наибольшая высота резца, мм | 35 | 43 |
| Число ступеней продольных подач | 3 | 3 |
| Пределы рабочих подач продольных, мм/об | — | 0,1..1 | 0,075..1,2 | 0,075..1,2 |
| Скорость быстрых перемещений суппорта, продольных, м/мин | нет | нет | нет |
| Скорость быстрых перемещений суппорта, поперечных, м/мин | нет | нет | нет |
| Пределы шагов метрических резьб, мм | 0,5..240 | 0,5..250 | 0,5..250 |
| Пределы шагов дюймовых резьб, ниток/дюйм | 3/16..10 | 28..2 | 28..2 |
| Пределы шагов модульных резьб, модуль | 0,4..80 | 0,4..80 | 0,5..250 | 0,5..250 |
| Количество нарезаемых резьб питчевых | нет | нет | нет |
| Пределы шагов нарезаемых резьб питчевых | нет | нет |
| Наибольший ход затылования, мм | 22 | 20 | 18 | 20 | 25 |
| Шаг винтовой нарезки затылуемого изделия метрический, мм | 0,5..240 | 0,5..240 | 0,5..240 | 0,5..240 | 0,5..250 |
| Шаг винтовой нарезки затылуемого изделия дюймовый, мм | 1/60..10 | 28..2 | 3/16..10 | 1/28..1/2 | 1/28..1/2 |
| Шаг винтовой нарезки затылуемого изделия модульный, мм | 0,5..80 | 0,4..80 | 0,4..80 | 0,5..250 | 0,5..250 |
| Число обрабатываемых зубьев | 1..40 | 1..40 | 1..40 | 1..40 | 1..40 |
| Количество величин ходов затылования | б/с | б/с | б/с | б/с |
| Пределы шагов спиральных (винтовых) канавок при затыловании, мм | 200..6000 | 75..10000 | 100..48000 | 100..48000 |
| Диаметр пиноли задней бабки, мм | 70 |
| Конус отверстия в пиноли задней бабки по ГОСТ 2847-67 | Морзе 4 | Морзе 5 |
| Наибольшее перемещение пиноли, мм | 150 | 150 |
| Перемещение пиноли на одно деление лимба, мм | 0,1 | 0,1 |
| Величина поперечного смещения корпуса бабки, мм | ±15 | ±15 |
| Электродвигатель главного привода, кВт (об/мин) | 2/3 (700/ 1400) | 3,0; 4,5 (700; 1400) | 4 (1500) | 4 (1500) |
| Электродвигатель шлифовального приспособления, кВт | 1,1 |
| Электродвигатель насоса охлаждения, кВт | 0,125 | 0,125 |
| Габариты станка (длина ширина высота), мм | 2800 х 1390 х 1810 | 2850 х 1500 х 1800 | 2900 х 1750 х 1900 | 2900 х 1850 х 1900 |
| Масса станка, кг | 2800 | 3200 | 3250 | 3915 | 4285 |
