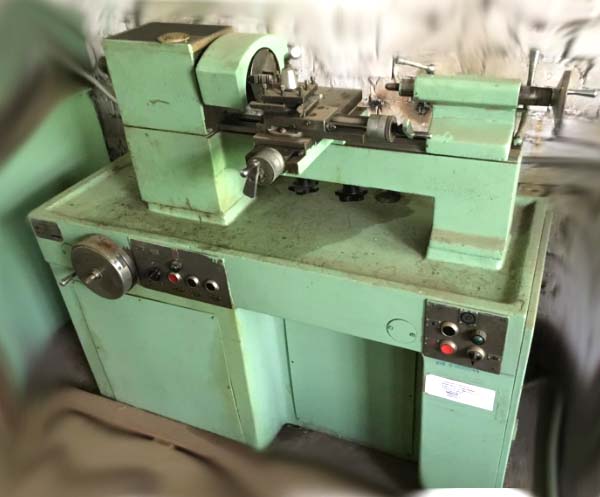

Настольный токарный станок 16Т04А
По запросу
Настольный токарный станок 16Т04А относится к группе «Настольные, учебные и часовые токарные станки СССР». Основные справочные параметры: Ø 200, Кировакан. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Настольный токарный станок 16Т04А: описание и характеристики
Настольный токарный станок 16Т04А относится к группе «Настольные, учебные и часовые токарные станки СССР». Основные справочные параметры: Ø 200, Кировакан.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 16Т03А | 16Т04А | 16У03П | 16У04П |
| Класс точности | А | А | П | П |
| Наибольший диаметр заготовки над станиной, мм | 160 | 200 | 160 | 200 |
| Наибольший диаметр заготовки над суппортом, мм | 90 | 118 | 90 | 118 |
| Высота центров, мм | 86 | 108 | 86 | 108 |
| Наибольший размер заготовки в центрах (РМЦ), мм | 250 | 350 | 250 | 350 |
| Высота от опорной поверхности резца до линии центров, мм | 10 | 12 | 10 | 12 |
| Наибольшее расстояние от оси центров до кромки резцедержателя, мм | 90 | 110 |
| Наибольшие размеры сечения державки резца, мм | 10 х 10 | 12 х 12 | 10 х 10 | 12 х 12 |
| Диаметр сквозного отверстия в шпинделе, мм | 15 | 20,2 | 20,2 | 20,2 |
| Наибольший диаметр прутка в патроне, мм | 18 | 18 | 20 | 20 |
| Наибольший диаметр прутка в цанге, мм | 10 | 14 | 10 | 10 |
| Конус отверстия в шпинделе | Морзе 3 | Морзе 3 | Морзе 3 | Морзе 3 |
| Число ступеней частот прямого вращения шпинделя | Б/ступ | Б/ступ | Б/ступ | Б/ступ |
| Частота вращения шпинделя, об/мин | 80..4000 | 70..3500 | 80..4000 | 70..3500 |
| Торможение шпинделя | нет | нет | нет | нет |
| Наибольшее продольное перемещение суппорта, мм | 250 | 250 | 232 | 350 |
| Перемещение суппорта продольное на одно деление лимба, мм | 0,1 | 0,1 | 0,5 | 0,5 |
| Перемещение суппорта продольное на один оборот лимба, мм | — | — | 100 | 100 |
| Наибольшее поперечное перемещение суппорта, мм | 110 | 135 | 110 | 135 |
| Перемещение суппорта поперечное на одно деление лимба, мм | 0,025 | 0,02 | 0,025 | 0,025 |
| Перемещение суппорта поперечное на один оборот лимба, мм | 2 | 2 | 2 | 2 |
| Наибольшее перемещение резцовых салазок, мм | 100 | 120 | 100 | 120 |
| Перемещение резцовых салазок на одно деление лимба, мм | 0,02 | 0,02 | 0,02 | 0,02 |
| Перемещение резцовых салазок на один оборот лимба, мм | 2 | 2 | 2 | 2 |
| Угол поворота резцовых салазок, град | ±45° | ±45° | ±45° | ±45° |
| Диаметр пиноли, мм | 35 | 35 | 35 | 35 |
| Конус отверстия пиноли задней бабки | Морзе 2 | Морзе 2 | Морзе 2 | Морзе 2 |
| Наибольшее перемещение пиноли, мм | 55 | 70 | 35 | 70 |
| Перемещение пиноли на одно деление линейки, мм | 1 | 1 | 1 | 1 |
| Электродвигатель главного привода, кВт (об/мин) | 0,8 (1500) | 0,8 (1500) | 0,6 (1370) | 0,8 (1370) |
| Электродвигатель насоса СОЖ, кВт | 0,125 | 0,125 | 0,125 | 0,125 |
| Габариты станка (длина ширина высота), мм | 1210 х 725 х 1190 | 1380 х 730 х 1215 | 1270 х 725 х 1250 | 1380 х 730 х 1250 |
| Масса станка, кг | 580 | 640 | 670 | 750 |
