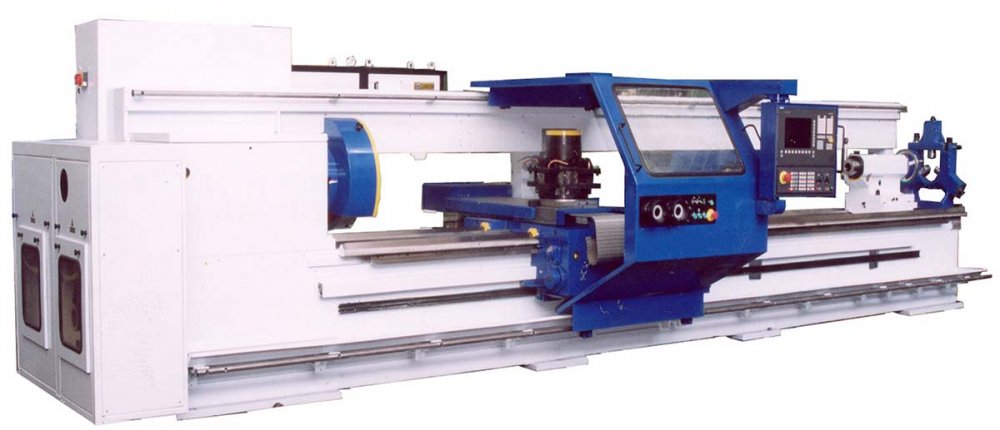

Токарный станок 16Р30Ф3
По запросу
Токарный станок 16Р30Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 840, Рязань. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок 16Р30Ф3: описание и характеристики
Токарный станок 16Р30Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 840, Рязань.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 16Р30Ф3 | 16М30Ф3 | 16К30ФС3 |
| Класс точности станка П по ГОСТ 8—77 | П | П | П |
| Обозначение системы ЧПУ | Sinumerik 802 Dsl | НЦ-31 |
| Наибольший диаметр устанавливаемого изделия над станиной, мм | 840 | 670 | 630 |
| Наибольший диаметр обрабатываемого изделия над станиной, мм | 500 | 630 |
| Наибольший диаметр обрабатываемого изделия над суппортом, мм | 480 | 320 | 320 |
| Наибольшая длина обрабатываемого изделия, мм | 1500..3000 | 1500..3000 | 1400 |
| Наибольшая масса обрабатываемого изделия, кг | 3500 | 850 |
| Диаметр отверстия в шпинделе, мм | 105 | 71 |
| Наибольший диаметр прутка проходящего через отверстие в шпинделе, мм | 70 |
| Количество скоростей шпинделя (обшее/ по программе) | Б/с | Б/с | 24/ 12 |
| Пределы оборотов шпинделя, об/мин | 8..2000 | 8..2000 | 6,3..1600 |
| Центр шпинделя по ГОСТ 13214-67 | Метрический 115 |
| Конец шпинделя по ГОСТ 12593-72 | 11М | 11М | 11М |
| Наибольший крутящий момент на шпинделе, кгс*м | 2300 Нм | 340 |
| Наибольшее перемещение суппорта: продольное/ поперечное, мм | 1260, 1760/ 600/ | 1260, 2700/ 605 | 1200/ 300 |
| Высота резца, устанавливаемого в резцедержателе, мм | 32 | 32 | 32 |
| Количество инструментов, устанавливаемых в резцедержатель, мм | 4 | 4 | 4, 8 |
| Максимальная скорость продольной подачи при нарезании резьбы, мм/мин | 2400 |
| Наибольшая величина подачи в режиме автоматического управления, мм/мин | 2400 |
| Размеры нарезаемых метрических резьб, мм | 0,5..250 | 0,01…20,47 |
| Диапазон скоростей подач (продольных и поперечных), мм/мин | 0,4..6000/ 0,4..6000 | 1..4000/ 1..4000 | 0,01…20,47 |
| Скорость быстрых ходов (продольных/ поперечных), м/мин | 10/ 10 | 10/ 10 | 6/ 5 |
| Дискретность перемещения (продольного/ поперечного, мм | 0,001/ 0,001 | 0,001/ 0,001 | 0,05/ 0,01 |
| Наибольшая скорость в режиме ручного управления, мм/об | 1,5 |
| Наибольшее усилие подачи (продольное/ поперечное), кН | 15/ 5 |
| Центр шпинделя задней бабки по ГОСТ 13214-67 | Морзе 6 |
| Наибольшее перемещение пиноли, мм | 240 |
| Наибольшее перемещение пиноли от гидроцилиндра, мм | 100 |
| Количество управляемых координат (всего/ одновременно | 2/ 2 | 2/ 2 | 2/ 2 |
| Тип датчика обратной связи | Фотоимпульсные |
| Электросеть | 380/220 В,50 Гц | 380/220 В,50 Гц | 380/220 В,50 Гц |
| Количество электродвигателей на станке | 6 |
| Электродвигатель главного привода, кВт (об/мин) | 27 | 30 | 22 (1460) |
| Электродвигатель приводов подач, кВт (об/мин) | 2,8 (500) |
| Электродвигатель резцедержки, кВт (об/мин) | 0,5 (1415) |
| Электродвигатель станции смазки, кВт (об/мин) | 1,5 (1440) |
| Электродвигатель насоса охлаждения, кВт (об/мин) | 0,12 (2800) |
| Габариты станка (длина х ширина х высота), мм | 4050 х 3460 х 2300 (РМЦ=1500) | 5500 х 4255 х 2130 | 5290 х 3470 х 2105 |
| Масса станка с ЧПУ, кг | 7200 (РМЦ=1500) | 8000 | 7800 |
