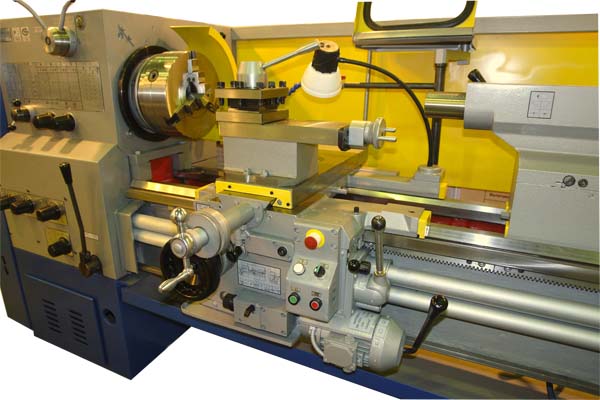

Токарный станок 16Р25П
По запросу
Токарный станок 16Р25П относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 500, Рязань. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок 16Р25П: описание и характеристики
Токарный станок 16Р25П относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 500, Рязань.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 16К20 | 16К25 | 16Р25п |
| Класс точности по ГОСТ 8-82 | Н | Н | П |
| Наибольший диаметр заготовки обрабатываемой над станиной, мм | 400 | 500 | 500 |
| Наибольший диаметр заготовки обрабатываемой над суппортом, мм | 220 | 290 | 250 |
| Наибольшая длина устанавливаемой детали РМЦ, мм | 710, 1000, 1400, 2000 | 710, 1000, 1400, 2000 | 750, 1000, 1500, 2000, 3000 |
| Наибольшая длина обтачивания, мм | 645, 935, 1335, 1935 | 645, 935, 1335, 1935 | 685, 935, 1435, 1935, 2935 |
| Наибольшая масса обрабатываемого изделия в центрах, кг | 460..1300 | 650..1800 | 650..1800 |
| Наибольшая масса обрабатываемого изделия в патроне, кг | 200 | 300 | 300 |
| Высота центров над плоскими направляющими станины, мм | 215 | 250 | 250 |
| Наибольшее расстояние от оси центров до кромки резцедержателя, мм | 225 | 275 | 275 |
| Диаметр отверстия в шпинделе, мм | 52 | 52 | 95 |
| Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм | 50 | 50 |
| Частота вращения шпинделя в прямом направлении, об/мин | 12,5..1600 | 12,5..1600 | 16..2000 |
| Частота вращения шпинделя в обратном направлении, об/мин | 19..1900 | 19..1900 | 16..2000 |
| Количество прямых скоростей шпинделя | 22 | 22 | 22 |
| Количество обратных скоростей шпинделя | 11 | 11 | 11 |
| Конец шпинделя по ГОСТ 12593-72 | 6К | 6К | 11М |
| Коническое отверстие шпинделя по ГОСТ 2847-67 | Морзе 6 | Морзе 6 | Метрический 100 |
| Диаметр фланца шпинделя, мм | 170 |
| Наибольший крутящий момент на шпинделе, кНм | 1,0 |
| Наибольшее поперечное перемещение суппорта, мм | 300 | 300 | 300 |
| Наибольшая длина продольного перемещения суппорта (обтачивания), мм | 645, 935, 1335, 1935 | 645, 935, 1335, 1935 | 685, 935, 1435, 1935, 2935 |
| Диапазон продольных подач, мм/об (число ступеней) | 0,05..2,8 (22) | 0,05..2,8 (22) | 0,05..2,8 (22) |
| Диапазон поперечных подач, мм/об | 0,025..1,4 | 0,025..1,4 | 0,025..1,4 |
| Количество подач продольных/ поперечных | 22/ 24 | 22/ 24 | 22/ 24 |
| Скорость быстрых перемещений продольных/ поперечных, м/мин | 3,8/ 1,9 | 3,8/ 1,9 | 2/ 1,5 |
| Пределы шагов метрических резьб, мм | 0,5..112 | 0,5..112 | 0,5..112 |
| Пределы шагов дюймовых резьб, ниток/дюйм | 56..0,5 | 56..0,5 | 56..0,5 |
| Пределы шагов модульных резьб, модуль | 0,5..112 | 0,5..112 | 0,5..112 |
| Пределы шагов питчевых резьб, питч диаметральный | 56..0,5 | 56..0,5 | 56..0,5 |
| Цена одного деления лимба продольного/ поперечного перемещения, мм/об | 1/ 0,05 | 1/ 0,05 | 1/ 0,05 |
| Наибольшее усилие, допускаемое механизмом подач продольное на резце/ на упоре, Н | 5884/ 7845 | 5884/ 7845 | 5884/ 7845 |
| Наибольшее усилие, допускаемое механизмом подач поперечное на резце/ на упоре, Н | 3530/ 4510 | 3530/ 4510 | 18500 |
| Наибольшая длина перемещения, мм | 150 | 150 | 150 |
| Цена одного деления лимба, мм | 0,05 | 0,05 | 0,05 |
| Наибольшее сечение державки резца, мм | 25 х 25 | 25 х 25 | 25 х 25 |
| Наибольшее перемещение пиноли, мм | 150 | 150 | 150 |
| Цена одного деления лимба перемещения пиноли, мм | 0,1 | 0,1 | 0,1 |
| Коническое отверстие шпинделя по ГОСТ 2847-67 | Морзе 5 | Морзе 5 | Морзе 5 |
| Величина поперечного смещения корпуса, мм | ±15 | ±15 | ±15 |
| Количество электродвигателей на станке | 4 | 4 | 4 |
| Электродвигатель главного привода, кВт (об/мин) | 11 (1460) | 11 (1460) | 11 (1460) |
| Электродвигатель привода быстрого перемещения каретки и суппорта М2, кВт (об/мин) | 0,75 (1370) | 0,75 (1370) | 0,37 |
| Электродвигатель насоса охлаждения, кВт (об/мин) | 0,12 (2800) | 0,12 (2800) | 0,12 (2800) |
| Электродвигатель гидростанции М4, кВт (об/мин) | 1,1 (1400) | 1,1 (1400) |
| Электродвигатель станции ВГ11, кВт (об/мин) | 0,14 |
| Суммарная мощность установленных электродвигателей, кВт | 11,69 |
| Габариты станка (длина ширина высота) РМЦ=1000, мм | 2795 х 1190 х 1500 | 2795 х 1240 х 1500 | 2825 х 1345 х 1600 |
| Масса станка РМЦ=1000, кг | 3005 | 3095 | 2700 |
Запросить предложение
Уточнить цену и комплектацию: info@promdetalizh.ru.
