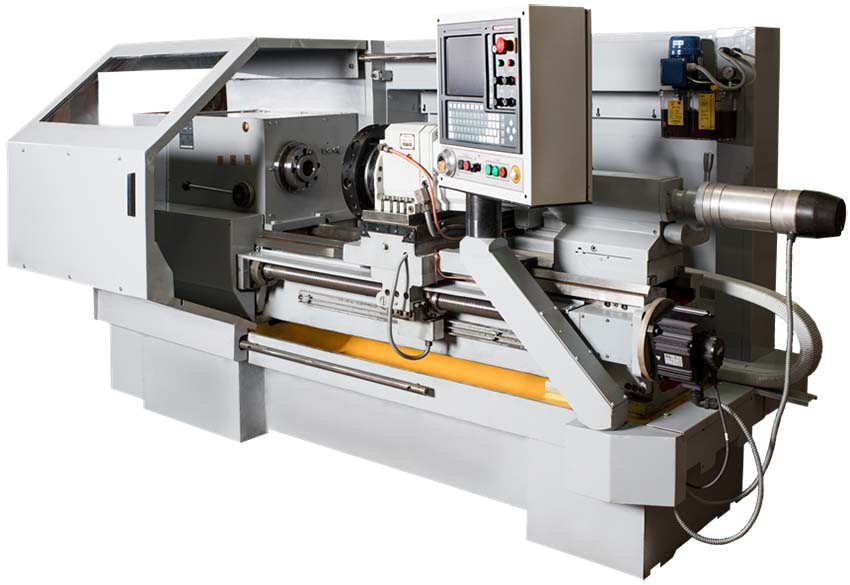

Токарный станок 16К20Ф3
По запросу
Токарный станок 16К20Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 400, Москва. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок 16К20Ф3: описание и характеристики
Токарный станок 16К20Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 400, Москва.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 16К20Ф3С32 | 16К20Ф3С5 | 16К20Ф3С8 |
| Обозначение системы ЧПУ | 2Р22 | Н22-1М | 1Н22-61 |
| Наибольший диаметр обрабатываемого изделия над станиной, мм | 400 | 400 | 400 |
| Наибольший диаметр обрабатываемого изделия над суппортом, мм | 220 | 220 | 220 |
| Диаметр отверстия в шпинделе, мм | 53 | 53 | 53 |
| Наибольшая длина обрабатываемого изделия, мм | 1000 | 1000 | 1000 |
| Предельный диаметр сверления в стали, мм | 25 | 25 | 25 |
| Предельный диаметр сверления в чугуне, мм | 28 | 28 | 28 |
| Мощность двигателя главного движения, кВт | 11 | 11 | 11 |
| Количество рабочих скоростей шпинделя | 22 | 22 | 22 |
| Пределы чисел оборотов шпинделя, об/мин | 12,5…2000 | 12,5…2000 | 12,5…2000 |
| Количество автоматически переключаемых скоростей | 9 | 9 | 9 |
| Диапазон автоматического переключения | 16 | 16 | 16 |
| Диапазон скоростей шпинделя, устанавливаемый вручную, об/мин | Ряд I — 12.5..200 Ряд II — 50..800 Ряд III — 125..2000 | Ряд I — 12.5..200 Ряд II — 50..800 Ряд III — 125..2000 | Ряд I — 12.5..200 Ряд II — 50..800 Ряд III — 125..2000 |
| Центр шпинделя передней бабки по ГОСТ 13214-67 | 7032 — 0043 Морзе №6 | 7032 — 0043 Морзе №6 | 7032 — 0043 Морзе №6 |
| Центр пиноли задней бабки по ГОСТ 13214-67 | 7032 — 0045 Морзе №5 | 7032 — 0045 Морзе №5 | 7032 — 0045 Морзе №5 |
| Конец шпинделя по ГОСТ 12593-72 | 6К | 6К | 6К |
| Наибольшее перемещение суппорта: продольное / поперечное, мм | 900/250 | 900/250 | 900/250 |
| Максимальная скорость продольной подачи при нарезании резьбы, мм/мин | 2000 | 1200 | 2000 |
| Пределы шагов нарезаемых резьб, мм | 0,1..39,999 | до 20 | 0,01..40 |
| Диапазон скоростей продольных подач, мм/мин | 3..2000 | 3..1200 | 1..2000 |
| Диапазон скоростей поперечных подач, мм/мин | 3..2000 | 1,5..600 | 1..2000 |
| Скорость быстрых продольных ходов, мм/мин | 7000 | 4800 | 7500 |
| Скорость быстрых поперечных ходов, мм/мин | 4000 | 2400 | 5000 |
| Дискретность продольного перемещения | 0,002 | 0,01 | 0,01 |
| Дискретность поперечного перемещения | 0,002 | 0,005 | 0,005 |
| Высота резца, мм | 25 | 25 | 25 |
| Количество позиций на поворотной резцедержке (число инструментов в револьверной головке) | 6 | 6 | 6 |
| Число координат | 2 | 2 | 2 |
| Количество одновременно управляемых координат | 2 | 2 | 2 |
| Разрешающая способность в продольном направлении (дискретность задания по оси Z), мм | 0,001 | 0,001 | 0,001 |
| Разрешающая способность в поперечном направлении (дискретность задания по оси X), мм | 0,001 | 0,05 | 0,05 |
| Тип датчика нулевого положения | КВД3-24 | КВД3-24 |
| Тип датчика обратной связи | РОД-620 | ВТ |
| Тип резьбонарезного датчика | РОД-620 | ИГР | ИГР |
| Электродвигатель главного привода | А02-52-4СП43, М301 4А132М443, М301 | А02-52-4СП43, М301 4А132М443, М301 | А02-52-4СП43, М301 4А132М443, М301 |
| Мощность двигателя главного привода, кВт | 11 | 11 | 11 |
| Суммарная мощность электродвигателей, кВт | 20 | 20 | 20 |
| Суммарная мощность станка, кВт | 22 | 22 | 22 |
| Масса станка с ЧПУ, кг | 5000 | 5000 | 5000 |
