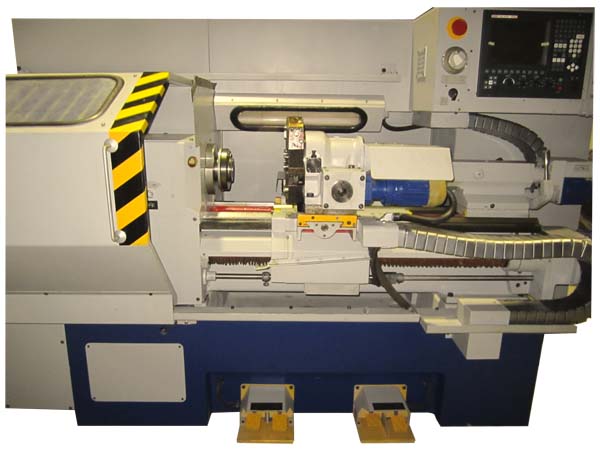

Токарный станок 16Б16Т1
По запросу
Токарный станок 16Б16Т1 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Куйбышев (Самара. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок 16Б16Т1: описание и характеристики
Токарный станок 16Б16Т1 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Куйбышев (Самара.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 16Б16Т1 | 16Б16Ф3 |
| Класс точности по ГОСТ 8-82 | П | Н |
| Наибольший диаметр обрабатываемого изделия над станиной, мм | 320 | 320 |
| Наибольший диаметр обрабатываемого изделия над суппортом, мм | 125 | 160 |
| Наибольшая длина обрабатываемого изделия, мм | 750 | 710 |
| Высота резца, мм | 25 | 25 |
| Количество инструментов в резцедержателе | 4 | 4 |
| Количество рабочих скоростей шпинделя | 18 | 17 |
| Число ступеней автоматически переключаемых частот вращения шпинделя | 12 |
| Диаметр отверстия в шпинделе, мм | 37 |
| Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм | 36 | 34 |
| Диапазон скоростей шпинделя, переключаемых по программе, об/ми | 40..500, 160..2000 | 45..560, 140..1800 |
| Диапазон скоростей шпинделя, устанавливаемый вручную, об/мин | 40..2000 | 45..1800 |
| Центр шпинделя передней бабки по ГОСТ 13214-67 | Морзе 5 | Морзе 5 |
| Конец шпинделя по ГОСТ 12593-72 | 6К | 6К |
| Наибольший крутящий момент на шпинделе, Нм | 350 |
| Наибольшее перемещение суппорта продольное, мм | 700 | 700 |
| Дискретность перемещения суппорта продольная / поперечная на один шаг, мм | 0,01/ 0,005 | 0,01/ 0,005 |
| Наибольшее перемещение суппорта поперечное, мм | 210 | 240 |
| Диапазон скоростей продольных подач, мм/мин | 2..1200 | 1..1200 |
| Диапазон скоростей поперечных подач, мм/мин | 1..1200 | 1..600 |
| Скорость быстрых продольных/ поперечных ходов, м/мин | 6/ 5 | 4,8/ 2,4 |
| Пределы шагов нарезаемых цилиндрических резьб, мм | 0,05..40,95 | 0,2..10 |
| Точность позиционирования по оси X, мм | 0,02 |
| Точность позиционирования по оси Z, мм | 0,035 |
| Среднеквадратичное отклонение от заданного перемещения по оси X, мм | 0,0025 |
| Среднеквадратичное отклонение от заданного перемещения по оси Z, мм | 0,006 |
| Точность обработки в партии деталей из 5 шт. (допуск на размах) по диаметру (Ø = 84 мм), мм | 0,025 |
| Точность обработки в партии деталей из 5 шт. (допуск на размах) по длине (L = 30 мм), мм | 0,032 |
| Наибольшее усилие резания, Н | 6000 |
| Ход пиноль задней бабки, мм | 120 |
| Центр пиноли задней бабки по ГОСТ 13214-67 | Морзе 3 |
| Обозначение системы ЧПУ | Электроника НЦ-31 NC-201(M) | Н22-1М |
| Система отсчета | В абсолютн.зн. В приращениях | В приращениях |
| Число координат/ одновременно управляемых координат | 2/ 2 | 2/ 2 |
| Разрешающая способность в продольном направлении (дискретность задания по оси Z), мм | 0,01 | 0,01 |
| Разрешающая способность в поперечном направлении (дискретность задания по оси X), мм | 0,005 | 0,005 |
| Тип резьбонарезного датчика | ИГР |
| Количество электродвигателей на станке | 7 |
| Электродвигатель привода главного движения, кВт (об/мин) | 4,2/ 7,1 (720/ 1440) | 3,8/ 6,3 (750/ 1500) |
| Электродвигатель привода продольных подач, Н*м | 100 |
| Электродвигатель привода поперечных подач, Н*м | 70 |
| Электродвигатель револьверной головки, кВт | 0,18 | — |
| Электродвигатель привода пиноли, кВт | 0,18 | — |
| Электродвигатель станции смазки, кВт | 0,09 |
| Электродвигатель насоса охлаждения, кВт | 0,18 |
| Суммарная потребляемая мощность станка, кВт | 13,0 |
| Габариты и масса станка | 3100 х 1390 х 1870 | 3065 х 2395 х 1860 |
| Масса станка с ЧПУ, кг | 2860 | 2500 |
