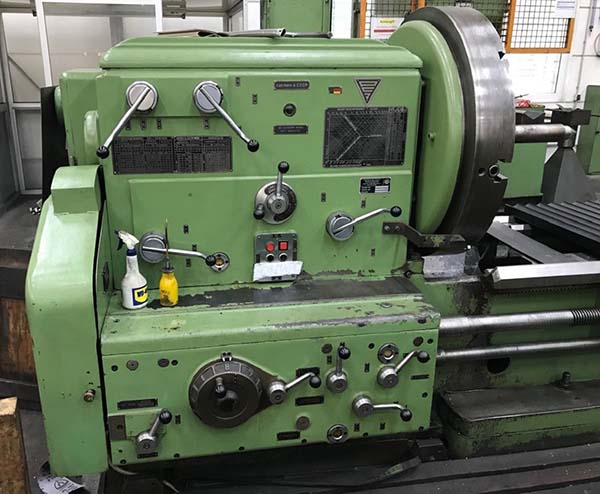

Токарный станок 1658
По запросу
Токарный станок 1658 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 1000, Рязань. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок 1658: описание и характеристики
Токарный станок 1658 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 1000, Рязань.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1658 | 165 | 1м65 | 1н65 |
| Класс точности по ГОСТ 8-82 | Н | Н | Н, П | Н, П |
| Высота центров, мм | 500 |
| Наибольший диаметр обрабатываемой заготовки над станиной, мм | 1000 | 1000 | 1000 | 1000 |
| Наибольший диаметр обрабатываемой заготовки над суппортом, мм | 600 | 600 | 600 | 650 |
| Наибольшая длина заготовки (РМЦ), мм | 8000 | 2800, 5000 | 3000, 5000 | 1000, 3000, 5000 |
| Высота устанавливаемого резца, мм | 50 х 45 | 50 х 45 | 50 |
| Наибольшая масса заготовки в центрах, кг | 10 000 | 5000 | 5000 | 5000 |
| Диаметр сквозного отверстия в шпинделе, мм | 85 | 85 | 85 | 128 |
| Наибольший диаметр зажимаемого прутка, мм | 80 | 80 | 80 | 120 |
| Наибольший крутящий момент на шпинделе, кН/м | 1160 кгс | 9,5 |
| Число ступеней частот прямого вращения шпинделя | 24 | 24 | 24 | 24 |
| Частота прямого вращения шпинделя, об/мин | 5..500 | 5..500 | 5..500 | 5..500 |
| Размер внутреннего конуса в шпинделе | КМ 6 | 100, 1:20 | 100, 1:20 | 100, 1:20 |
| Конец шпинделя по ГОСТ 12595-72 | Метрич. 100 | 1-15М | 1-15М | 2-15М |
| Диаметр стандартного патрона, мм | 1000 |
| Торможение шпинделя | есть | есть | есть | есть |
| Наибольшее продольное перемещение суппорта РМЦ=3000, мм | 7200 | 2520 | 2710 | 700, 2700, 4500 |
| Наибольшее поперечное перемещение суппорта, мм | 600 | 600 | 600 | 600 |
| Цена деления лимба при продольном перемещении, мм | 0,1 | 0,1 | 0,1 | 0,1 |
| Цена деления лимба при поперечном перемещении, мм | 0,05 | 0,05 | 0,05 | 0,05 |
| Наибольшее продольное перемещение на оборот лимба, мм | 50 | 50 | 50 | 50 |
| Наибольшее поперечное перемещение на оборот лимба, мм | 6 | 6 | 6 | 6 |
| Число ступеней продольных подач | 32 | 32 | 32 | 40 |
| Пределы продольных подач, мм/об | 0,20..3,05 | 0,20..3,05 | 0,20..3,05 | 0,05..3,05 |
| Пределы поперечных подач, мм/об | 0,07..1,04 | 0,07..1,04 | 0,07..1,04 | 0,017..1,04 |
| Наибольшее продольное усилие резания Pz, кН | 12 | 12 | 41 |
| Наибольшее поперечное усилие резания Pх, кН | 780 | 780 |
| Скорость быстрых перемещений суппорта, продольных, м/мин | 2,16 | 2,16 | 3 | 3 |
| Скорость быстрых перемещений суппорта, поперечных, м/мин | 0,735 | 0,735 | 1 | 1 |
| Количество нарезаемых резьб метрических | 44 |
| Пределы шагов нарезаемых резьб метрических, мм | 1..120 | 1..120 | 1..120 | 1..120 |
| Количество нарезаемых резьб дюймовых | 36 | 31 |
| Пределы шагов нарезаемых резьб дюймовых | 28..¼ | 28..¼ | 28..¼ | 28..¼ |
| Количество нарезаемых резьб модульных | 13 | 37 |
| Пределы шагов нарезаемых резьб модульных | 0,5…30 | 0,5…30 | 1…120 | 0,5…30 |
| Количество нарезаемых резьб питчевых | нет | нет | нет | нет |
| Выключающие упоры продольные | нет | нет |
| Выключающие упоры поперечные | нет | нет |
| Наибольшее перемещение резцовых салазок, мм | 240 | 240 | 240 | 240 |
| Цена деления лимба перемещения резцовых салазок, мм | 0,05 | 0,05 | 0,05 | 0,05 |
| Число ступеней подач | 40 |
| Пределы продольных подач, мм/об | 0,017..1,04 |
| Скорость быстрых перемещений, мм/мин | 1 |
| Наибольший угол поворота, град | ±90° | ±90° | ±90° |
| Цена одного деления угла поворота, град | 1° | 1° | 1° |
| Центр в шпинделе по ГОСТ 13214-79 | Морзе 6 | Морзе 5 | Морзе 5 |
| Наибольшее перемещение пиноли, мм | 200 | 300 | 300 | 300 |
| Наибольшее перемещение пиноли с установленным инструментом, мм | 200 | 200 | 280 |
| Диаметр пиноли, мм | 120 |
| Наибольшее перемещение пиноли в поперечном направлении, мм | ±30 | ±15 |
| Количество электродвигателей на станке | 3 | 3 | 4 | 3 |
| Электродвигатель главного привода, кВт | 22 (1450) | 22 | 22 | 22 |
| Электродвигатель быстрого хода суппорта, кВт | 1,5 (1420) | 1,5 | 1,5 | 1,5 |
