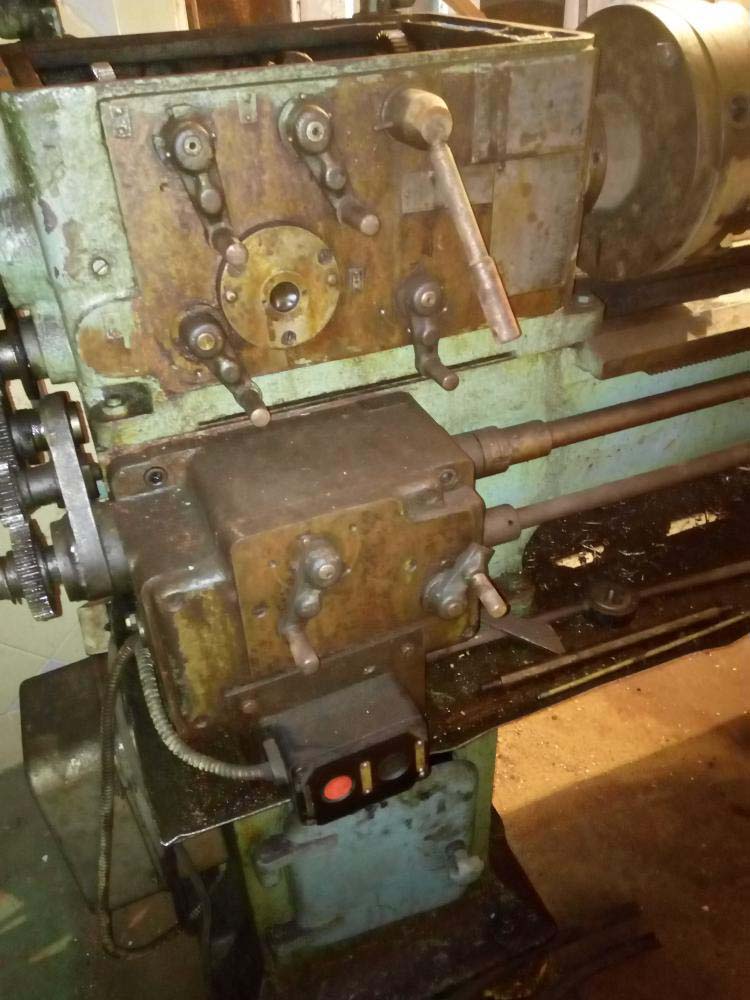

Токарный станок 162-ВУ
По запросу
Токарный станок 162-ВУ относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Куйбышев (Самара. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок 162-ВУ: описание и характеристики
Токарный станок 162-ВУ относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Куйбышев (Самара.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1А616 | 1615 | 162-ВУ | 162-СП |
| Класс точности по ГОСТ 8-82 | Н | Н | Н | Н |
| Наибольший диаметр заготовки, обрабатываемой над станиной, мм | 320 | 320 | 320 | 320 |
| Наибольший диаметр заготовки, обрабатываемой над суппортом, мм | 180 | 150 | 200 | 200 |
| Наибольшая длина заготовки (РМЦ), мм | 710 | 750 | 750 | 750 |
| Высота оси центров над плоскими направляющими станины (высота центров), мм | 155 | 150 | 150 |
| Высота от опорной поверхности резца до линии центров, мм | 20 | 20 | 20 |
| Наибольшее расстояние от оси центров до кромки резцедержателя, мм | 168 |
| Наибольшая длина обтачивания, мм | 660 | 700 |
| Диаметр сквозного отверстия в шпинделе, мм | 35 | 35 | 35 | 35 |
| Наибольший диаметр прутка, мм | 34 | 34 | 34 | 34 |
| Число ступеней частот прямого вращения шпинделя | 21 | 16 | 8 | 8 |
| Частота прямого вращения шпинделя, об/мин | 9..1800 | 26..492 | 24..482 | 24..482 |
| Число ступеней частот обратного вращения шпинделя | 21 | 4 |
| Частота обратного вращения шпинделя, об/мин | 9..1800 | 142..580 |
| Размер внутреннего конуса в шпинделе, М | Конус морзе 5 | Конус морзе 5 | Конус морзе 5 | Конус морзе 5 |
| Конец шпинделя по ГОСТ 12593-72 | 6К |
| Размеры приводного шкива, мм | Ø 250 х 50 | Ø 250 х 50 |
| Число оборотов приводного шкива, об/мин | 430 | 430 |
| Наибольшее перемещение продольной каретки суппорта от руки, мм | 670 | 760 |
| Наибольшее перемещение продольной каретки суппорта механически, мм | 670 | 700 |
| Наибольшее перемещение поперечной каретки суппорта, мм, мм | 195 | 190 |
| Перемещение поперечной каретки суппорта на одно деление лимба, мм, мм | 0,05 |
| Число ступеней продольных и поперечных подач | 90 | 152 | 42 |
| Пределы продольных рабочих подач, мм/об | 0,065..0,91 | 0,06..2,72 | 0,056..2,5 | 0,06..2,12 |
| Пределы поперечных рабочих подач, мм/об | 0,065..0,91 | 0,025..1,1 | 0,023..1 | 0,024..0,836 |
| Скорость быстрых перемещений суппорта, продольных, м/мин | нет | нет | нет |
| Скорость быстрых перемещений суппорта, поперечных, м/мин | нет | нет | нет | нет |
| Количество нарезаемых резьб метрических | 28 | 30 | 32 |
| Пределы шагов нарезаемых резьб метрических, мм | 0,5..24 | 0,5..12 | 0,5..12 | 0,25..8 |
| Количество нарезаемых резьб дюймовых | 39 | 42 | 28 |
| Пределы шагов нарезаемых резьб дюймовых | 56..1 | 60..1,75 | 60..1,75 | 60..2,25 |
| Количество нарезаемых резьб модульных | 19 | 16 | 8 |
| Пределы шагов нарезаемых резьб модульных | 0,25..22 | 0,5..6 | 0,5..6 | 0,25..2 |
| Количество нарезаемых резьб питчевых | нет | нет | нет |
| Пределы шагов нарезаемых резьб питчевых | 128…2 | нет | нет | нет |
| Наибольшие размеры державки резца (ширина х высота), мм | 25 х 20 | 20 х 20 | 20 х 20 |
| Наибольшее усилие, допускаемое механизмом подач на резце — продольное, кг | 400 |
| Наибольшее усилие, допускаемое механизмом подач на резце — поперечное, кг | 475 | 500 |
| Шаг ходового продольного винта, мм | 6 | 4 на 1″ |
| Шаг поперечного винта, мм | 4 | 4 |
| Наибольшее перемещение резцовых салазок, мм | 85 |
| Перемещение резцовых салазок на одно деление лимба, мм | 0,1 |
| Наибольший угол поворота резцовых салазок, град | ±90° | ±90° |
| Цена деления шкалы поворота резцовых салазок, град | 1° | 1° |
| Число резцов в резцовой головке | 4 | 4 | 4 | 4 |
| Конус отверстия в пиноли задней бабки | Морзе 3 | Морзе 3 | Морзе 3 |
| Наибольшее перемещение пиноли, мм | 85 | 110 | 110 |
| Величина поперечного смещения корпуса бабки, мм | ±12 |
| Количество электродвигателей на станке | 2 | 2 |
| Мощность электродвигателя главного привода, кВт | 4 | 1,5 | 1.5 |
| Тип электродвигателя главного привода | А02-41-4 |
| Мощность электродвигателя насоса охлаждения, кВт | 0,125 | 0,125 |
| Габариты станка (длина ширина высота), мм | 2135 х 1225 х 1220 | 1960 х 880 х 1235 |
| Масса станка, кг | 1500 | 850 |
