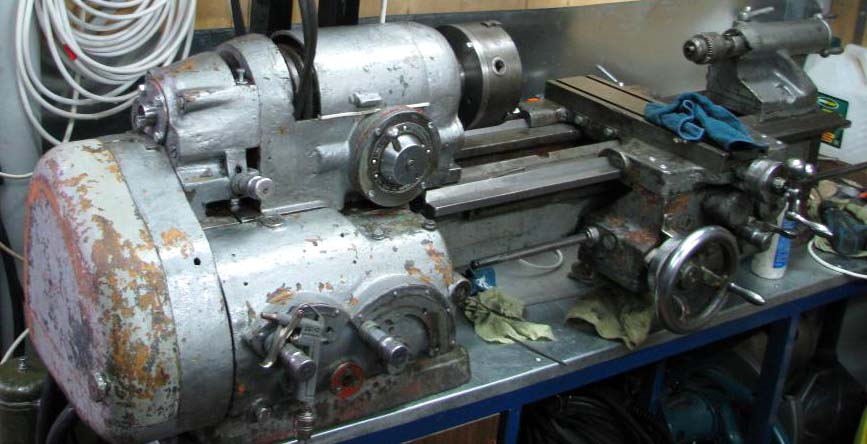

Токарный станок 1612п
По запросу
Токарный станок 1612п относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 260, Кимры. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарный станок 1612п: описание и характеристики
Токарный станок 1612п относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 260, Кимры.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1612п | 1612в | ТС-135м |
| Класс точности | П | В | П |
| Наибольший диаметр заготовки, обрабатываемой над станиной, мм | 260 | 260 | 260 |
| Наибольший диаметр заготовки, обрабатываемой над суппортом, мм | 140 | 140 | 140 |
| Наибольшая длина заготовки (РМЦ), мм | 500 | 500 | 500 |
| Наибольшая длина обточки, мм | 400 | 400 | 400 |
| Высота оси центров над плоскими направляющими станины (высота центров), мм | 135 | 135 | 135 |
| Высота от опорной поверхности резца до линии центров, мм | 16 | 16 | 16 |
| Наибольшее расстояние от линии центров до кромки резцедержателя, мм | 145 | 145 | 145 |
| Тип опорных подшипников | Скольжения | Скольжения | Качения |
| Диаметр сквозного отверстия в шпинделе, мм | 20 | 20 | 20 |
| Число ступеней частот прямого вращения шпинделя (число рабочих скоростей) | 12 | 12 | 12 |
| Частота прямого вращения шпинделя, об/мин | 33,5..1520 | 33,5..1520 | 47,5..2144 |
| Размер внутреннего конуса в шпинделе, М | Конус морзе 3 | Конус морзе 3 | Конус морзе 3 |
| Конец шпинделя | М45 х 4,5 |
| Торможение шпинделя | нет | нет | нет |
| Блокировка рукояток | есть | есть | есть |
| Наибольшее перемещение продольной каретки суппорта от руки, мм | 560 | 560 | 560 |
| Наибольшее перемещение поперечной каретки суппорта, мм, мм | 180 | 180 | 180 |
| Перемещение продольной каретки суппорта на одно деление лимба, мм | нет | нет | нет |
| Перемещение поперечной каретки суппорта на одно деление лимба, мм, мм | 0,02 | 0,02 | 0,01 |
| Число ступеней продольных и поперечных подач | 9 | 9 | 9 |
| Пределы продольных рабочих подач, мм/об | 0,008..0,2 | 0,008..0,2 | 0,018..0,46 |
| Пределы поперечных рабочих подач, мм/об | 0,003..0,075 | 0,003..0,075 | 0,0067..0,171 |
| Количество нарезаемых резьб метрических | 70 | 70 | 70 |
| Пределы шагов нарезаемых резьб метрических, мм | 0,2..12,7 | 0,2..12,7 | 0,2..12,7 |
| Количество нарезаемых резьб дюймовых | 25 | 25 | 25 |
| Пределы шагов нарезаемых резьб дюймовых | 2..24 | 2..24 | 2..24 |
| Количество нарезаемых резьб модульных | 12 | 12 | 12 |
| Пределы шагов нарезаемых резьб модульных | 0,25..3 | 0,25..3 | 0,25..3 |
| Скорость быстрых перемещений суппорта, м/мин | нет | нет | нет |
| Резьбоуказатель | нет | нет | нет |
| Блокировка рукояток | есть |
| Защита от перегрузки | есть | есть | есть |
| Выключающие упоры | есть | есть | есть |
| Наибольшие размеры державки резца (ширина х высота), мм | 16 х 25 | 16 х 25 | 16 х 20 |
| Наибольшее перемещение резцовых салазок, мм | 95 | 95 | 95 |
| Перемещение резцовых салазок на одно деление лимба, мм | 0,05 | 0,05 | 0,05 |
| Наибольший угол поворота резцовых салазок, град | ±90° | ±90° | ±90° |
| Цена деления шкалы поворота резцовых салазок, град | 1° | 1° | 1° |
| Число резцов в резцовой головке | 4 | 4 | 4 |
| Конус отверстия в пиноли задней бабки | Морзе №3 | Морзе №3 | Морзе №3 |
| Наибольшее перемещение пиноли, мм | 110 | 110 | 110 |
| Величина поперечного смещения корпуса бабки, мм | ±15 | ±15 | ±15 |
| Количество электродвигателей на станке | 2 | 2 | 2 |
| Мощность электродвигателя главного привода, кВт | 1,7 | 1,7 | 2,8 |
| Тип электродвигателя главного привода | А-41/4 | А-41/4 | А-42/4 |
| Мощность электродвигателя насоса охлаждения, кВт | 0,125 | 0,125 | 0,125 |
| Габариты станка (длина ширина высота), мм | 1725 х 860 х 1400 | 1725 х 860 х 1400 | 1725 х 860 х 1400 |
| Масса станка, кг | 800 | 800 | 800 |
