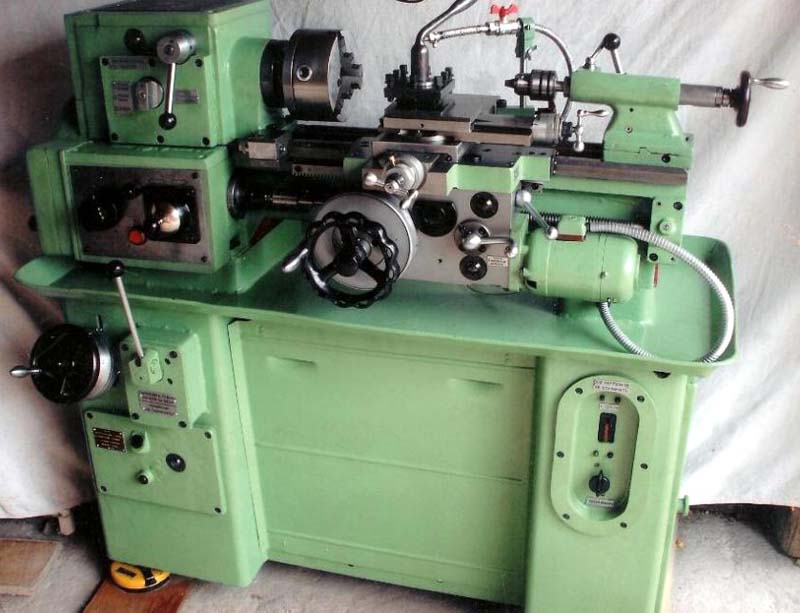

Настольный токарный станок 1604
По запросу
Настольный токарный станок 1604 относится к группе «Настольные, учебные и часовые токарные станки СССР». Основные справочные параметры: Ø 200, Одесса. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Настольный токарный станок 1604: описание и характеристики
Настольный токарный станок 1604 относится к группе «Настольные, учебные и часовые токарные станки СССР». Основные справочные параметры: Ø 200, Одесса.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1604 |
| Класс точности по ГОСТ 8-82 | П |
| Наибольший диаметр заготовки над станиной, мм | 200 |
| Наибольший диаметр заготовки над суппортом, мм | 110 |
| Наибольшая длина заготовки (РМЦ), мм | 350 |
| Наибольшая длина обточки заготовки, мм | 350 |
| Высота центров над станиной, мм | 108 |
| Диаметр сквозного отверстия в шпинделе, мм | 21 |
| Наибольший диаметр обрабатываемого прутка в патроне, мм | 20 |
| Наибольший диаметр обрабатываемого прутка в цанге, мм | 12 |
| Число ступеней частот прямого вращения шпинделя | 14 |
| Частота прямого вращения шпинделя без перебора, об/мин | 375..3000 |
| Частота прямого вращения шпинделя с перебором, об/мин | 47..375 |
| Размер внутреннего конуса в шпинделе, М | Мозе 4 |
| Торможение шпинделя | есть |
| Наибольшее перемещение суппорта продольное/ поперечное, мм | 350/ 115 |
| Скорость быстрых перемещений суппорта, продольных, мм/мин | 190 |
| Скорость быстрых перемещений суппорта, поперечных, м/мин | нет |
| Количество нарезаемых резьб метрических | 18 |
| Пределы шагов нарезаемых резьб метрических, мм | 0,2..3,0 |
| Количество нарезаемых резьб дюймовых | 13 |
| Пределы шагов нарезаемых резьб дюймовых | 40..8 |
| Количество нарезаемых резьб модульных | 7 |
| Пределы шагов нарезаемых резьб модульных | 0,3..1,0 |
| Перемещение на одно деление лимба в продольном/ поперечном направлении, мм | 0,5/ 0,02 |
| Выключающие упоры продольные | есть |
| Выключающие упоры поперечные | нет |
| Наибольшее перемещение салазок, мм | 78 |
| Перемещение салазок на одно деление лимба, мм | 0,02 |
| Перемещение салазок на один оборот лимба, мм | 2,0 |
| Угол поворота салазок, град | ±45 |
| Наибольшее сечение державки резца, мм | 12 х 12 |
| Расстояние от опорной поверхности резца до линии центров, мм | 12 |
| Наибольшее перемещение пиноли задней бабки, мм | 70 |
| Конус пиноли задней бабки, мм | Морзе 2 |
| Наибольшее поперечное смещение задней бабки, мм | ±8 |
| Перемещение пиноли на одно деление линейки, мм | 1 |
| Количество электродвигателей на станке | 2 |
| Электродвигатель главного привода, кВт | 1,0 |
| Электродвигатель насоса охлаждения, кВт | 0,12 |
| Габариты станка (длина ширина высота), мм | 1310 х 690 х 1280 |
| Масса станка, кг | 440 |
