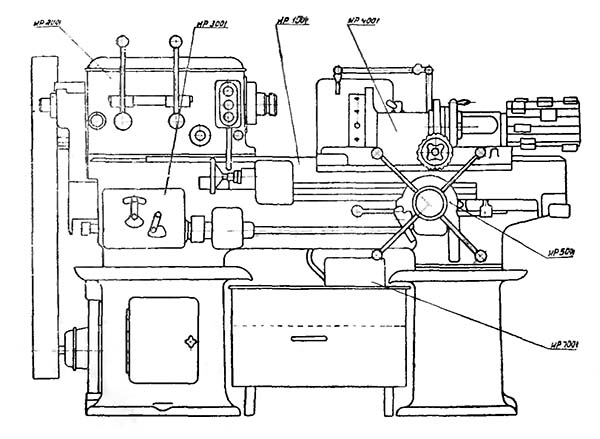

Токарно-револьверный станок 1336ир
По запросу
Токарно-револьверный станок 1336ир относится к группе «Токарно-револьверные станки». Основные справочные параметры: Ø 230, Ижевск. Цена, комплектация и срок поставки уточняются по запросу.
Описание
Токарно-револьверный станок 1336ир: описание и характеристики
Токарно-револьверный станок 1336ир относится к группе «Токарно-револьверные станки». Основные справочные параметры: Ø 230, Ижевск.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР |
|---|
Подробные характеристики
| Наименование параметра | 1Г340П | 1336м | 1336ир |
| Наибольший диаметр изделия устанавливаемого над станиной, мм | 400 | 420 | 320 |
| Наибольший диаметр изделия обрабатываемого над станиной, мм | 230 |
| Наибольший диаметр обрабатываемого изделия над суппортом, мм | 380 | 380 |
| Наибольший диаметр обрабатываемого прутка на переднем зажиме, мм | 40 | 36 |
| Наибольшая сторона квадрата обрабатываемого прутка, мм | 27 | 27 |
| Наибольший размер «под ключ» обрабатываемого шестигранника, мм | 32 | 32 |
| Наибольшая длина прутка, мм | 3000 |
| Наибольший диаметр обрабатываемого прутка в зажимной и подающей трубе, мм | 40 | 36 |
| Диаметр отверстия в шпинделе, мм | 62 | 39 | 40 |
| Высота центров, мм | 200 | 185 |
| Наибольшая длина подачи прутков, мм | 100 | 600 |
| Расстояние от торца шпинделя до револьверной головки, мм | 120..630 | 60..660 | 500 |
| Количество инструментов в револьверной головке | 16 | 16 | 16 |
| Количество рабочих скоростей прямого/ обратного вращения шпинделя | 12/ 6 | 12 | 12 |
| Пределы чисел оборотов прямого вращения шпинделя, об/мин | 45..2000 | 44..1150 | 51..1206 |
| Пределы чисел оборотов обратного вращения шпинделя, об/мин | 45..250 | 44..1150 | 51..1206 |
| Частота вращения шпинделя в I диапазоне, об/мин | 45…1400 | 44..440 |
| Частота вращения шпинделя во II диапазоне, об/мин | 63…2000 | 115..1150 |
| Количество подач револьверного суппорта: продольных/ поперечных | 12/ 12 | 6 | 6 |
| Наибольшее перемещение револьверного суппорта: продольное (Z), мм/ Круговое, град | 600 | 500 |
| Число упоров | 8 |
| Число инструментальных гнезд в головке | 16 | 16 |
| Диапазон скоростей продольных подач револьверного суппорта, мм/об | 0,067..1,6 | 0,06..0,5 | 0,061..0,620 |
| Диапазон скоростей поперечных подач револьверного суппорта, мм/об | 0,02..0,8 (1:2) | 0,04..0,39 | 0,040..0,420 |
| Скорость продольных ускоренных перемещений револьверного суппорта, м/мин | 6 | — |
| Наибольшее усилие подач продольных/ поперечных, Н | 5880/ 2940 |
| Автоматический поворот головки при обратном перемещении суппорта | нет |
| Автоматическая перестановка упоров при повороте головки | есть |
| Автоматический отвод фиксатора при обратном перемещении суппорта | есть |
| Количество электродвигателей на станке, кВт | 4 | 2 | 2 |
| Электродвигатель главного привода, кВт (об/мин) | 5,5 | 2,8 | 2,8 (1420) |
| Электродвигатель ускоренных продольных перемещений, кВт | 0,45 | — | — |
| Электродвигатель гидропривода (зажим и подача прутка), кВт | 1,5 | — | — |
| Электродвигатель насоса охлаждения, кВт (об/мин) | 0,12 | 0,12 | 0,12 (2700) |
| Габаритные размеры станка (длина, ширина, высота), мм | 2800 х 1200 х 1400 | 2280 х 1000 х 1280 | 2200 х 1005 х 1285 |
| Масса станка, кг | 3000 | 1500 | 1200 |
