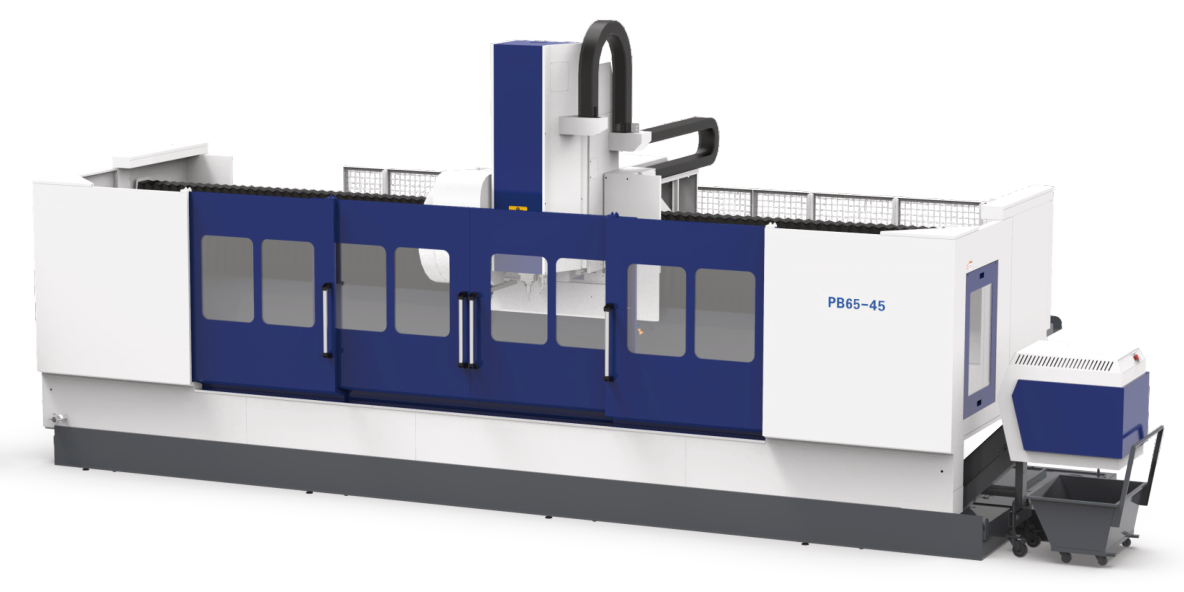

Продольно-фрезерный станок VECTOR PB65
Цена по запросу
Описание
Продольно-фрезерный станок PB65 предназначен для продольно-фрезерной обработки длинномерных и крупногабаритных деталей.
Конструкция рассчитана на стабильную работу на больших ходах, обработку плоскостей, пазов, отверстий и посадочных поверхностей.
- обработка длинных рам, направляющих, плит и сварных конструкций
- устойчивая геометрия при фрезеровании на большой длине
- подбор исполнения по рабочей зоне и типу шпиндельной головы
Подробные характеристики
| Параметр | PB65-18 | PB65-25 | PB65-45 | PB65-65 |
|---|---|---|---|---|
| Переход / Переход оси X | 1800/2500 mm | 1800/2500 mm | 4500/6500 mm | 4500/6500 mm |
| Переход / Переход оси Y | 650 mm | 650 mm | 650 mm | 650 mm |
| Переход / Переход оси Z | 700 mm | 700 mm | 700 mm | 700 mm |
| Система Чпу / Система числового программного управления | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
| Шпиндель / Скорость вращения шпинделя | 12000 rpm | 12000 rpm | 12000 rpm | 12000 rpm |
| Шпиндель / Коническое отверстие шпинделя | BT40/SK40/CAT40 | BT40/SK40/CAT40 | BT40/SK40/CAT40 | BT40/SK40/CAT40 |
| Мощность Двигателя / Мощность шпинделя (S1/S6) | FANUC: 11/18.5 kW SIEMENS: 11/23.2 kW | FANUC: 11/18.5 kW SIEMENS: 11/23.2 kW | FANUC: 11/18.5 kW SIEMENS: 11/23.2 kW | FANUC: 11/18.5 kW SIEMENS: 11/23.2 kW |
| Мощность Двигателя / Двигатель привода оси X/Y/Z | FANUC: 3.0/3.0/3.0 kW SIEMENS: 5.5/3.55/5.5 kW | FANUC: 3.0/3.0/3.0 kW SIEMENS: 5.5/3.55/5.5 kW | FANUC: 3.0/3.0/3.0 kW SIEMENS: 5.5/3.55/5.5 kW | FANUC: 3.0/3.0/3.0 kW SIEMENS: 5.5/3.55/5.5 kW |
| Скорость Перемещения / Перемещение по оси X | 36 m/min | 36 m/min | 50 m/min | 50 m/min |
| Скорость Перемещения / Перемещение по оси Y/Z | 36/36 m/min | 36/36 m/min | 36/36 m/min | 36/36 m/min |
| Скорость Перемещения / Скорость подачи резания по осям X/Y/Z | 15000 mm/min | 15000 mm/min | 15000 mm/min | 15000 mm/min |
| Точность / Точность позиционирования по оси X | 0.02 mm | 0.02 mm | 0.03 mm | 0.03 mm |
| Точность / Точность позиционирования по оси Y/Z | 0.01 mm | 0.01 mm | 0.01 mm | 0.01 mm |
| Точность / Точность при повторном позиционировании по осям X/Y/Z | ±0.008/±0.004/±0.004 mm | ±0.008/±0.004/±0.004 mm | ±0.01/±0.004/±0.004 mm | ±0.01/±0.004/±0.004 mm |
| Магазин Инструментов / Тип магазина инструментов | Тип диска | Тип диска | Тип диска | Тип диска |
| Магазин Инструментов / Емкость магазина инструментов | 24 pcs | 24 pcs | 24 pcs | 24 pcs |
| Магазин Инструментов / Макс. диаметр инструмента (полная загрузка) / длина / вес | Φ75mm/300mm/8 kg | Φ75mm/300mm/8 kg | Φ75mm/300mm/8 kg | Φ75mm/300mm/8 kg |
| Магазин Инструментов / Диаметр соседнего пустого инструмента | Φ150mm | Φ150mm | Φ150mm | Φ150mm |
| Магазин Инструментов / Время смены инструмента | 2 sec | 2 sec | 2 sec | 2 sec |
| Система Смазки И Охлаждения / Система смазки | Автоматическая смазка | Автоматическая смазка | Автоматическая смазка | Автоматическая смазка |
| Система Смазки И Охлаждения / Система охлаждения | Охлаждение впрыском воды | Охлаждение впрыском воды | Охлаждение впрыском воды | Охлаждение впрыском воды |
| Механическая Спецификация / Требуемое давление воздуха | 6 kg/cm2 | 6 kg/cm2 | 6 kg/cm2 | 6 kg/cm2 |
| Механическая Спецификация / Высота | 3500 mm | 3500 mm | 3500 mm | 3500 mm |
| Механическая Спецификация / Занимаемая площадь | 5180/5850×3700 mm | 5180/5850×3700 mm | 8250/10250×3450 mm | 8250/10250×3450 mm |
| Механическая Спецификация / Вес | 10/11 t | 10/11 t | 14/17 t | 14/17 t |
Комплектация
В базовую комплектацию входят:
- система ЧПУ с панелью оператора
- шпиндельный узел и приводы подач
- автоматическая система смазки
- система подачи СОЖ
- рабочее освещение и защитные ограждения
- электрошкаф и комплект эксплуатационной документации
- продольный рабочий стол
- фрезерная шпиндельная голова
- система удаления стружки
- централизованная смазка
Состав комплектации уточняется по техническому заданию и выбранной конфигурации станка.
