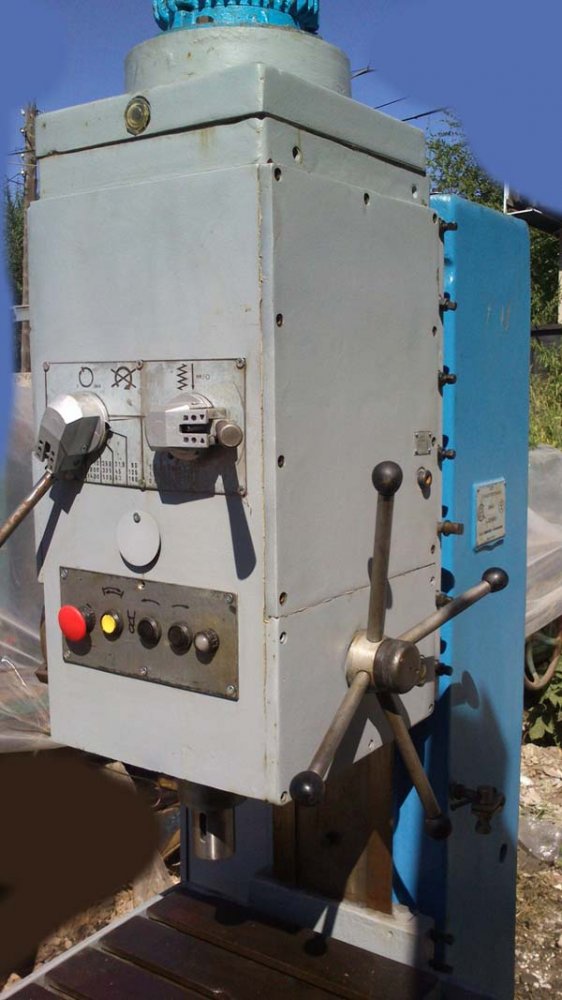

Вертикально-сверлильный станок 2Н135
По запросу
Вертикально-сверлильный станок 2Н135 — вертикально-сверлильный. Основные справочные параметры: Ø 35, Стерлитамак. Цена, комплектность и срок поставки уточняются по запросу.
Описание
Вертикально-сверлильный станок 2Н135: описание и характеристики
Вертикально-сверлильный станок 2Н135 — вертикально-сверлильный. Основные справочные параметры: Ø 35, Стерлитамак.
Для оформления заказа добавьте станок в корзину. Чтобы уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР/СНГ |
|---|
Подробные характеристики
| Наименование параметра | 2Н125 | 2Н135 | 2Н150 |
|---|---|
| Наибольший диаметр сверления в стали 45, мм | 25 | 35 | 50 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм | 60…700 | 30…750 | 0…800 |
| Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм | 690…1060 | 700…1120 | 700…1250 |
| Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм | 250 | 300 | 350 |
| Размеры рабочей поверхности стола, мм | 400 х 450 | 450 х 500 | 500 х 560 |
| Число Т-образных пазов Размеры Т-образных пазов | 3 | 3 | 3 |
| Наибольшее вертикальное перемещение стола (ось Z), мм | 270 | 300 | 360 |
| Наибольшее перемещение (установочное) шпиндельной головки, мм | 170 | 170 | 250 |
| Наибольшее перемещение (ход) шпинделя, мм | 200 | 250 | 300 |
| Перемещение шпинделя на одно деление лимба, мм | 1,0 | 1,0 | 1,0 |
| Перемещение шпинделя на один оборот маховичка-рукоятки, мм | 122,46 | 122,46 | 131,68 |
| Частота вращения шпинделя, об/мин | 45…2000 | 31,5…1400 | 22,4…1000 |
| Количество скоростей шпинделя | 12 | 12 | 12 |
| Наибольший допустимый крутящий момент, Нм | 250 | 400 | 800 |
| Конус шпинделя | Морзе 3 | Морзе 4 | Морзе 5 |
| Число ступеней рабочих подач | 9 | 9 | 12 |
| Пределы вертикальных рабочих подач на один оборот шпинделя, мм | 0,1…1,6 | 0,1…1,6 | 0,05…2,24 |
| Управление циклами работы | Ручное | Ручное | Ручное |
| Наибольшая допустимая сила подачи, кН | 9 | 15 | 23,5 |
| Динамическое торможение шпинделя | Есть | Есть | Есть |
| Электродвигатель привода главного движения, кВт | 2,2 | 4,0 | 7,5 |
| Электронасос охлаждающей жидкости Тип | Х14-22М | Х14-22М | Х14-22М |
| Габариты станка, мм | 2350 х 785 х 915 | 2535 х 825 х 1030 | 2930 х 890 х 1355 |
| Масса станка, кг | 880 | 1200 | 1870 |
Запросить предложение
Уточнить цену и комплектацию: info@promdetalizh.ru.
