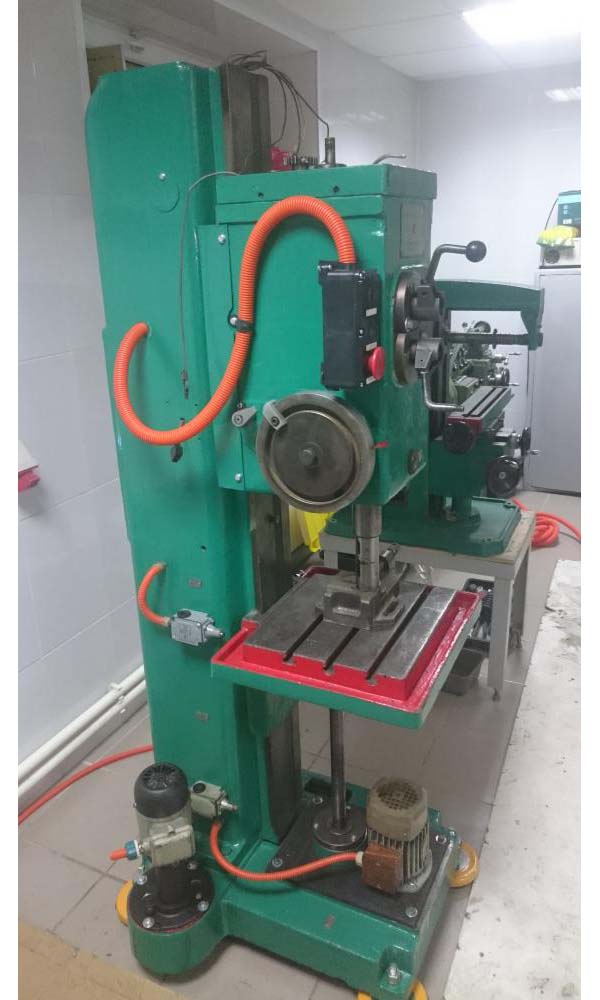

Вертикально-сверлильный станок 2Н118
По запросу
Вертикально-сверлильный станок 2Н118 — вертикальный сверлильный. Основные справочные параметры: Ø 18, Молодечно. Цена, комплектность и срок поставки уточняются по запросу.
Описание
Вертикально-сверлильный станок 2Н118: описание и характеристики
Вертикально-сверлильный станок 2Н118 — вертикальный сверлильный. Основные справочные параметры: Ø 18, Молодечно.
Для оформления заказа добавьте станок в корзину. Чтобы уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР/СНГ |
|---|
Подробные характеристики
| Наименование параметра | 2Н118-1 | 2Н118 | 2Б118 |
|---|---|
| Наибольший условный диаметр сверления в стали σ = 50..60 кг*мм 2 , мм | 18 | 18 | 18 |
| Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм | 150..650 | 0…650 | 50..650 |
| Наименьшее и наибольшее расстояние от торца шпинделя до фундаментной плиты, мм | 800..1150 |
| Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм | 200 | 200 | 200 |
| Размеры рабочей поверхности стола (длина х ширина), мм | 360 х 480 | 320 х 360 | 320 х 400 |
| Число Т-образных пазов Размеры Т-образных пазов | 3 | 3 |
| Наибольшее вертикальное перемещение стола (ось Z), мм | 350 | 350 | 350 |
| Перемещение стола на один оборот рукоятки, мм | 2,4 |
| Наибольшее перемещение шпиндельной головки по колонне, мм | 300 | 100 |
| Наибольшее осевое перемещение шпинделя (гильзы шпинделя), мм | 150 | 150 | 150 |
| Перемещение шпиндельной головки на один оборот маховичка, мм | 4,4 |
| Перемещение шпинделя на одно деление лимба, мм | 1 |
| Перемещение шпинделя на один оборот маховичка-рукоятки, мм | 110 |
| Частота вращения шпинделя, об/мин (количество скоростей) | 180..2800 (9) | 180..2800 (9) | 208..2040 (6) |
| Наибольший допустимый крутящий момент, Н.м | 88 | 88 | 88 |
| Конус шпинделя | Морзе 3АТ8 | Морзе 2 | Морзе 2 |
| Пределы вертикальных рабочих подач на один оборот шпинделя, мм (число подач) | 0,1..0,56 (6) | 0,1..0,56 (6) | 0,1..0,4 (4) |
| Наибольшая допустимая сила подачи, Н | 5600 | 5600 | 5500 |
| Торможение шпинделя | есть | есть |
| Электродвигатель привода главного движения Тип | 4АХ80, В4У3 | АОЛ2-22-4С2 |
| Электродвигатель привода главного движения, кВт (об/мин) | 1,5 (1500) | 1,5 (1420) | 1,7 (2850) |
| Электродвигатель привода подъема стола, кВт (об/мин) | 0,37 (1500) | — | — |
| Электронасос охлаждающей жидкости | 0,12 (3000) | 0,12 (3000) | 0,12 (3000) |
| Электронасос охлаждающей жидкости Тип | ПА-22 | ПА-22 | ПА-22 |
| Габариты станка (длина ширина высота), мм | 730 х 648 х 1980 | 870 х 590 х 2080 | 727 х 625 х 1960 |
| Масса станка, кг | 600 | 450 | 450 |
