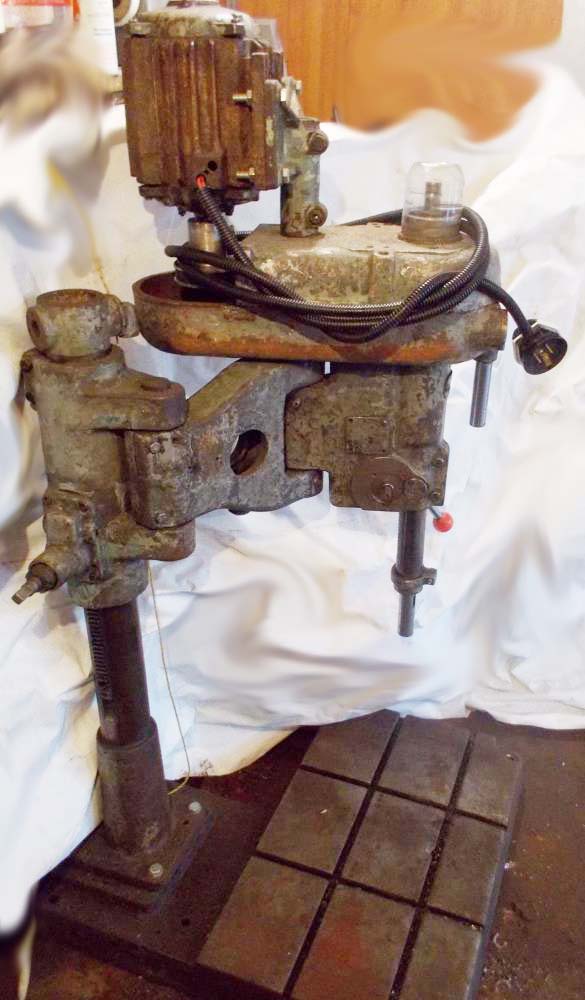

Радиально-сверлильный станок ВС-43
По запросу
Радиально-сверлильный станок ВС-43 — радиально-сверлильный настольный. Основные справочные параметры: Ø 10. Цена, комплектность и срок поставки уточняются по запросу.
Описание
Радиально-сверлильный станок ВС-43: описание и характеристики
Радиально-сверлильный станок ВС-43 — радиально-сверлильный настольный. Основные справочные параметры: Ø 10.
Для оформления заказа добавьте станок в корзину. Чтобы уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу.Карточка не содержит заявления о наличии конкретного экземпляра на складе.
Технические характеристики
| Страна производства | СССР/СНГ |
|---|
Подробные характеристики
| Наименование параметра | 2А592 | 2Е52 | ВС-43 |
|---|---|
| Класс точности станка | Н | Н | Н |
| Наибольший условный диаметр сверления в стали 45, мм | 25 | 25 | 10 |
| Диапазон нарезаемой резьбы в стали 45, мм | М16 |
| Расстояние от оси шпинделя до направляющей колонны (вылет шпинделя), мм | 315..815 | 325..800 | 550 |
| Наибольшее горизонтальное перемещение сверлильной головки по рукаву, мм | 500 |
| Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм | 25..870 | 58..900 |
| Наибольшее вертикальное перемещение рукава по колонне (установочное), мм | 840 | 390..1230 | 250 |
| Наибольшее осевое перемещение пиноли шпинделя (ход шпинделя), мм | 130 | 132 | 120 |
| Угол поворота рукава вокруг колонны (вертикальной оси), град | 360° | 360° | 228° |
| Угол поворота рукава вокруг горизонтальной оси, град | 360° | 360° |
| Диаметр колонны, мм | 180 |
| Рамер поверхности плиты (ширина длина), мм | 450 х 590 | 410 х 730 |
| Частота прямого вращения шпинделя, об/мин | 175, 432, 693, 980 | 56..1400 | 800..2500 |
| Количество скоростей шпинделя прямого вращения | 4 | 8 | Б/с |
| Пределы рабочих подач на один оборот шпинделя, мм/об | нет | 0,1..0,2 | нет |
| Число ступеней рабочих подач | — | 3 | — |
| Наибольший допустимый крутящий момент, Н-м | 8 |
| Наибольшее усилие подачи, кН | 4 | 5 |
| Конус шпинделя | Морзе 2 | Морзе 3 |
| Зажим вращения колонны | Ручной |
| Зажим рукава на колонне | Ручной | Ручной |
| Зажим сверлильной головки на рукаве | Ручной | Ручной |
| Количество электродвигателей на станке | 1 | 1 | 1 |
| Электродвигатель привода главного движения, кВт (об/мин) | 1,7 (1420) | 2,2 | 0,6 (1410) |
| Электродвигатель зажима колонны М3, кВт | нет |
| Суммарная мощность установленных электродвигателей, кВт | 2,2 |
| Габариты станка (длина ширина высота), мм | 800 х 680 х 2000 | 1750 х 750 х 1900 | 825 х 470 х 380 |
| Масса станка, кг | 780 | 1030 | 215 |
