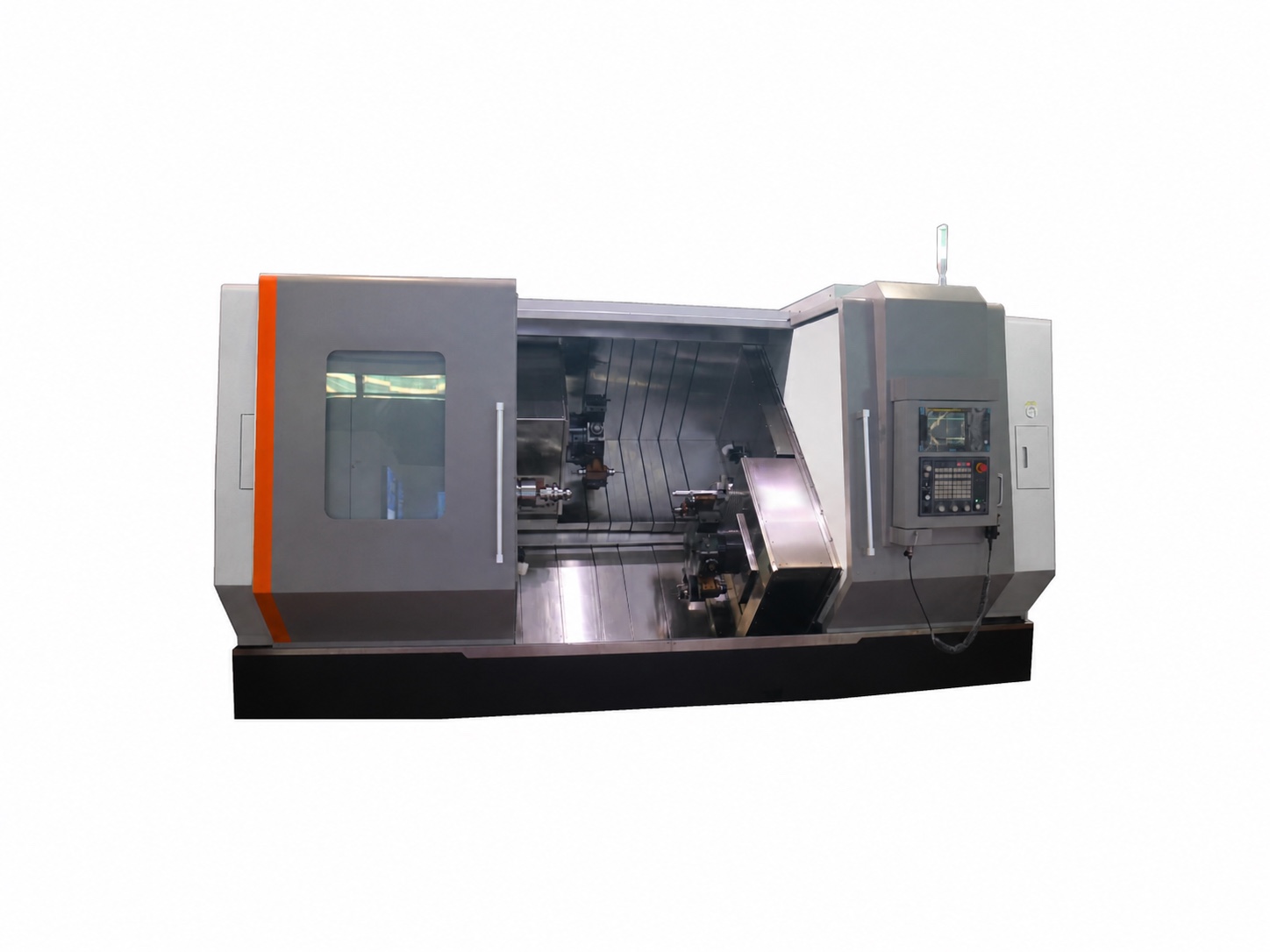

Многоревольверный токарно-фрезерный обрабатывающий центр E5-407 TTM
Цена по запросу
Модель E5-407 TTM предназначена для следующего класса работ: многооперационная обработка двумя или более револьверными головками. Производственные возможности определяют макс. диаметр обработки — 130 мм, макс. длина обработки — 720 мм, скорость вращения шпинделя — 5000 об/мин.
Описание
Модель E5-407 TTM предназначена для следующего класса работ: многооперационная обработка двумя или более револьверными головками. Производственные возможности определяют макс. диаметр обработки — 130 мм, макс. длина обработки — 720 мм, скорость вращения шпинделя — 5000 об/мин.
Набор узлов позволяет подобрать станок под конкретный маршрут и производительность участка. Паспортные габариты и масса: длина — 3630 мм, ширина — 1660 мм, высота — 1860 мм, масса — 5000 кг.
Технические характеристики
| Ход по оси X1 | 120 мм |
|---|---|
| Ход по оси Z1 | 770 мм |
| Макс. диаметр обработки | 130 мм |
| Макс. длина обработки | 720 мм |
| Размер патрона — Главный шпиндель | 12 дюйм |
| Тип торца шпинделя — Главный шпиндель | А2-5 |
| Диаметр прутка — Главный шпиндель | 45 мм |
| Мощность двигателя шпинделя — Главный шпиндель | 11 кВт |
| Скорость вращения шпинделя — Главный шпиндель | 5000 об/мин |
| Размер патрона — Контр-шпиндель | 10 дюйм |
| Тип торца шпинделя — Контр-шпиндель | А2-5 |
| Диаметр прутка — Контр-шпиндель | 45 мм |
| Мощность двигателя шпинделя — Контр-шпиндель | 11 кВт |
| Скорость вращения шпинделя — Контр-шпиндель | 5000 об/мин |
| Тип револьверной головы — Верхняя револьверная голова | BMT55 |
| Кол-во позиций — Верхняя револьверная голова | 12 шт. |
| Мощность приводного инструмента — Верхняя револьверная голова | 2,7 кВт |
| Скорость вращения приводного инструмента — Верхняя револьверная голова | 5000 об/мин |
| Сечение проходного резца — Верхняя револьверная голова | 25 мм |
| Сечение расточного резца — Верхняя револьверная голова | 32 мм |
| Тип револьверной головы — Нижняя револьверная голова | BMT55 |
| Кол-во позиций — Нижняя револьверная голова | 12 шт. |
| Мощность приводного инструмента — Нижняя револьверная голова | 2,7 кВт |
| Скорость вращения приводного инструмента — Нижняя револьверная голова | 5000 об/мин |
| Сечение проходного резца — Нижняя револьверная голова | 25 мм |
| Сечение расточного резца — Нижняя револьверная голова | 32 мм |
| Ускоренное перемещение по оси X | 20 м/мин |
| Ускоренное перемещение по оси Z | 20 м/мин |
| Ускоренное перемещение по оси Y | 20 м/мин |
| Длина | 3630 мм |
| Ширина | 1660 мм |
| Высота | 1860 мм |
| Масса | 5000 кг |
Подробные характеристики
| Ход по оси X1 | 120 мм |
| Ход по оси Z1 | 770 мм |
| Макс. диаметр обработки | 130 мм |
| Макс. длина обработки | 720 мм |
| Размер патрона — Главный шпиндель | 12 дюйм |
| Тип торца шпинделя — Главный шпиндель | А2-5 |
| Диаметр прутка — Главный шпиндель | 45 мм |
| Мощность двигателя шпинделя — Главный шпиндель | 11 кВт |
| Скорость вращения шпинделя — Главный шпиндель | 5000 об/мин |
| Размер патрона — Контр-шпиндель | 10 дюйм |
| Тип торца шпинделя — Контр-шпиндель | А2-5 |
| Диаметр прутка — Контр-шпиндель | 45 мм |
| Мощность двигателя шпинделя — Контр-шпиндель | 11 кВт |
| Скорость вращения шпинделя — Контр-шпиндель | 5000 об/мин |
| Тип револьверной головы — Верхняя револьверная голова | BMT55 |
| Кол-во позиций — Верхняя револьверная голова | 12 шт. |
| Мощность приводного инструмента — Верхняя револьверная голова | 2,7 кВт |
| Скорость вращения приводного инструмента — Верхняя револьверная голова | 5000 об/мин |
| Сечение проходного резца — Верхняя револьверная голова | 25 мм |
| Сечение расточного резца — Верхняя револьверная голова | 32 мм |
| Тип револьверной головы — Нижняя револьверная голова | BMT55 |
| Кол-во позиций — Нижняя револьверная голова | 12 шт. |
| Мощность приводного инструмента — Нижняя револьверная голова | 2,7 кВт |
| Скорость вращения приводного инструмента — Нижняя револьверная голова | 5000 об/мин |
| Сечение проходного резца — Нижняя револьверная голова | 25 мм |
| Сечение расточного резца — Нижняя револьверная голова | 32 мм |
| Ускоренное перемещение по оси X | 20 м/мин |
| Ускоренное перемещение по оси Z | 20 м/мин |
| Ускоренное перемещение по оси Y | 20 м/мин |
| Длина | 3630 мм |
| Ширина | 1660 мм |
| Высота | 1860 мм |
| Масса | 5000 кг |
Запросить предложение
Уточнить цену и комплектацию: info@promdetalizh.ru.
