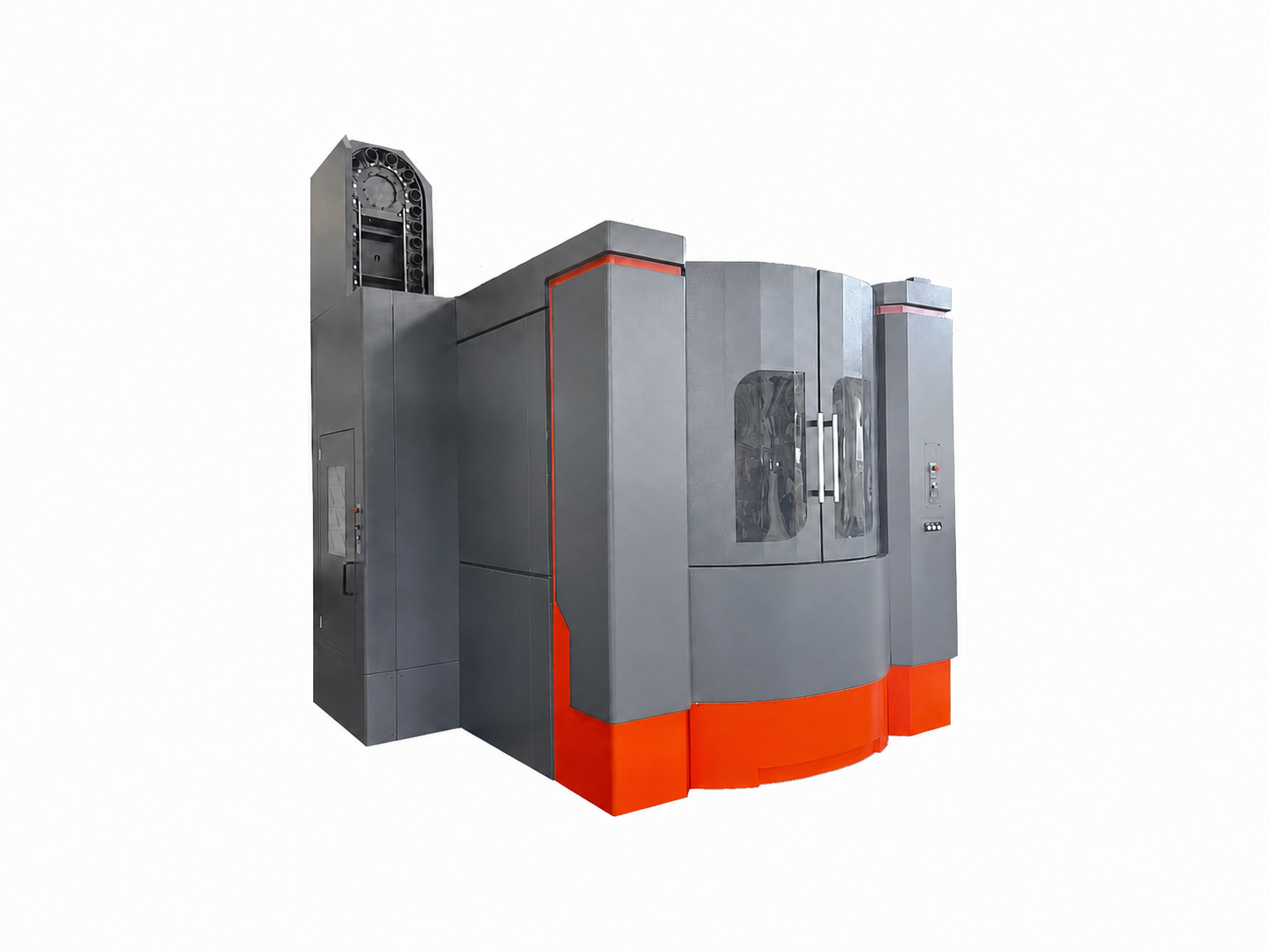

Горизонтальный обрабатывающий центр HMS 650
Цена по запросу
HMS 650 — средняя модель с паллетой 630 мм: рабочие ходы 1050/900/900 мм, стол 630 × 630 мм и нагрузка до 1300 кг.
Описание
HMS 650 — средняя модель с паллетой 630 мм серии HMS. Однопаллетная схема формирует прямую рабочую компоновку с перемещениями 1050 × 900 × 900 мм и столом 630 × 630 мм.
Конус №50(7:24), мощность 18,5/22 кВт и скорость 8000 об/мин рассчитаны на обработку корпусных деталей массой до 1300 кг. Магазин на 40 позиций вмещает инструмент длиной до 500 мм и массой до 25 кг.
Технические характеристики
| Размеры рабочего стола | 630 × 630 мм |
|---|---|
| Индексация паллеты | 1°x360° |
| Время индексации паллеты | 1,7(90°) с |
| Максимальная нагрузка на паллету | 1300 кг |
| Ход по осям X/Y/Z | 1050/900/900 мм |
| Расстояние от поверхности стола до оси шпинделя | 80–980 мм |
| Расстояние от торца шпинделя до стола | 200–1100 мм |
| Ускоренный ход по осям X/Y/Z | 54/54/54 м/мин |
| Макс. подачи резания по осям X/Y/Z | 20/20/20 м/мин |
| Конус шпинделя | №50(7:24) |
| Макс. скорость вращения шпинделя | 8000 об/мин |
| Мощность шпинделя | 18,5/22 кВт |
| Количество позиций в магазине | 40 шт. |
| Хвостовик инструментального магазина | BT50 |
| Макс. длина инструмента | 500 мм |
| Макс. масса инструмента | 25 кг |
| Макс. диаметр инструмента | Ø115(Ø270) мм |
| Время смены инструмента | 2 с |
| Точность позиционирования по осям X/Y/Z | 0,010 мм |
| Точность повторяемости по осям X/Y/Z | 0,006 мм |
| Длина | 4450 мм |
| Ширина | 3342 мм |
| Высота | 3350 мм |
| Масса | 16500 кг |
Подробные характеристики
| Размеры рабочего стола | 630 × 630 мм |
| Индексация паллеты | 1°x360° |
| Время индексации паллеты | 1,7(90°) с |
| Максимальная нагрузка на паллету | 1300 кг |
| Ход по осям X/Y/Z | 1050/900/900 мм |
| Расстояние от поверхности стола до оси шпинделя | 80–980 мм |
| Расстояние от торца шпинделя до стола | 200–1100 мм |
| Ускоренный ход по осям X/Y/Z | 54/54/54 м/мин |
| Макс. подачи резания по осям X/Y/Z | 20/20/20 м/мин |
| Конус шпинделя | №50(7:24) |
| Макс. скорость вращения шпинделя | 8000 об/мин |
| Мощность шпинделя | 18,5/22 кВт |
| Количество позиций в магазине | 40 шт. |
| Хвостовик инструментального магазина | BT50 |
| Макс. длина инструмента | 500 мм |
| Макс. масса инструмента | 25 кг |
| Макс. диаметр инструмента | Ø115(Ø270) мм |
| Время смены инструмента | 2 с |
| Точность позиционирования по осям X/Y/Z | 0,010 мм |
| Точность повторяемости по осям X/Y/Z | 0,006 мм |
| Длина | 4450 мм |
| Ширина | 3342 мм |
| Высота | 3350 мм |
| Масса | 16500 кг |
