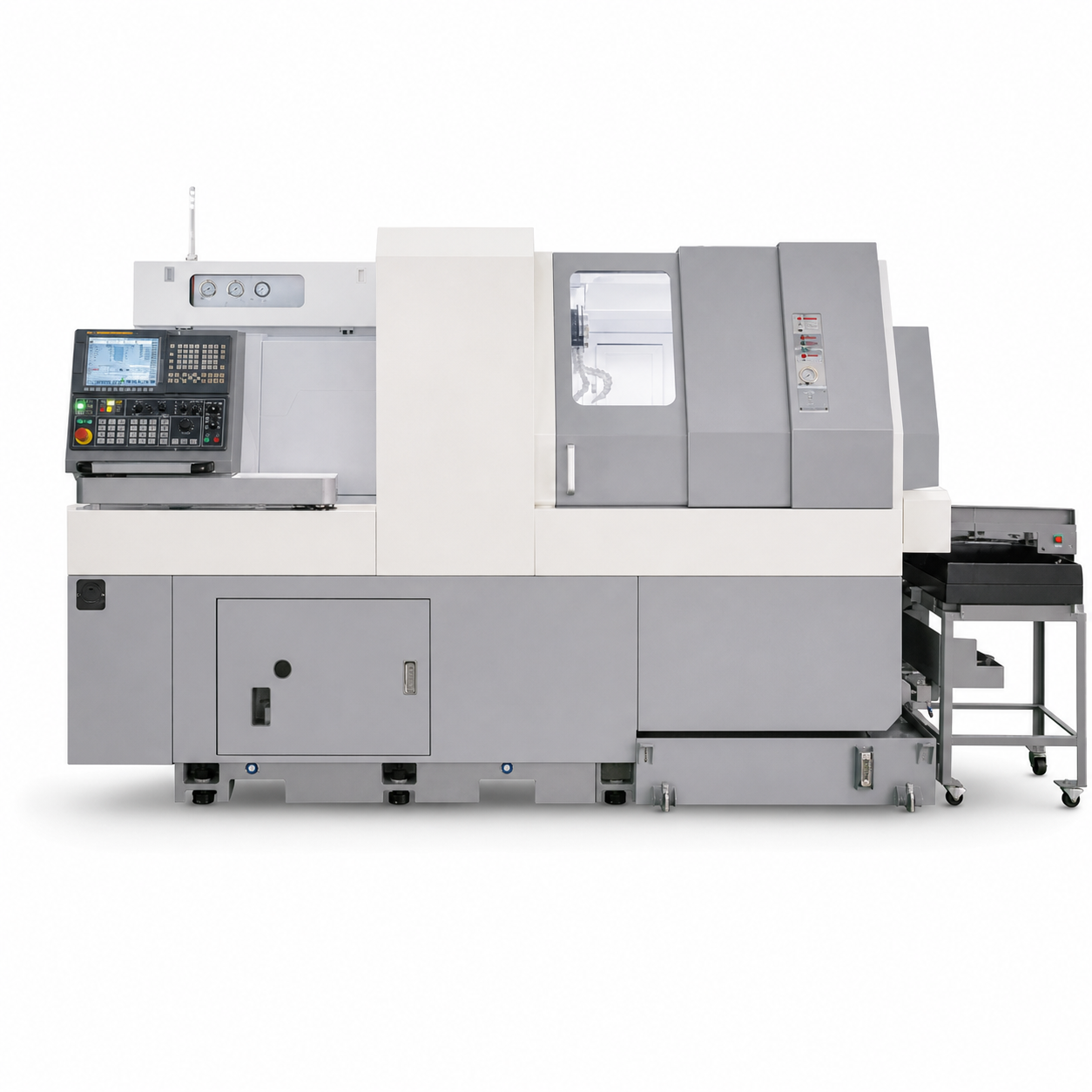

Автомат продольного точения SW527
Цена по запросу
В модели SW527 рабочий диапазон до Ø50.8 мм сочетается с 7 управляемыми осями; такая конфигурация подходит для производительных прутковых участков.
Описание
Рабочий диапазон автомата SW527 охватывает заготовки до Ø50.8 мм. При длине обработки с втулкой до 300 мм и наличии 7 осей модель подходит для деталей со множеством переходов и высокими требованиями к повторяемости.
Инструментальная зона сформирована так: 6 OD / 6 ID; приводной инструмент: S1: ER20×3 + ER16×2; S2: 4 позиции ER20. Шпиндели развивают до 5000 / 5000 об/мин. Масса оборудования — 4480 кг, установочный габарит — 3430×1725×2130; параметры подачи и резьбонарезания приведены ниже.
Технические характеристики
| Модель | SW527 |
|---|---|
| Серия | SW |
| Макс. Ø обработки, мм | 50.8 |
| Макс. длина с направляющей втулкой, мм | 300 |
| Макс. длина без направляющей втулки, мм | 127 |
| Наружные / внутренние держатели | 6 OD / 6 ID |
| Приводной инструмент | S1: ER20×3 + ER16×2; S2: 4 позиции ER20 |
| Управляемые оси, шт. | 7 |
| Макс. обороты главного / контршпинделя, об/мин | 5000 / 5000 |
| Мощность главного / контршпинделя, кВт | 11 / 11 |
| Быстрые подачи, м/мин | 30; Y2 20 |
| Бак СОЖ, л | 408 |
| Габариты Д×Ш×В, мм | 3430×1725×2130 |
| Масса, кг | 4480 |
| Особенности / примечания | 7 осей |
Подробные характеристики
| Модель | SW527 |
| Серия | SW |
| Макс. Ø обработки, мм | 50.8 |
| Макс. длина с направляющей втулкой, мм | 300 |
| Макс. длина без направляющей втулки, мм | 127 |
| Наружные / внутренние держатели | 6 OD / 6 ID |
| Приводной инструмент | S1: ER20×3 + ER16×2; S2: 4 позиции ER20 |
| Управляемые оси, шт. | 7 |
| Макс. обороты главного / контршпинделя, об/мин | 5000 / 5000 |
| Мощность главного / контршпинделя, кВт | 11 / 11 |
| Быстрые подачи, м/мин | 30; Y2 20 |
| Бак СОЖ, л | 408 |
| Габариты Д×Ш×В, мм | 3430×1725×2130 |
| Масса, кг | 4480 |
| Особенности / примечания | 7 осей |
