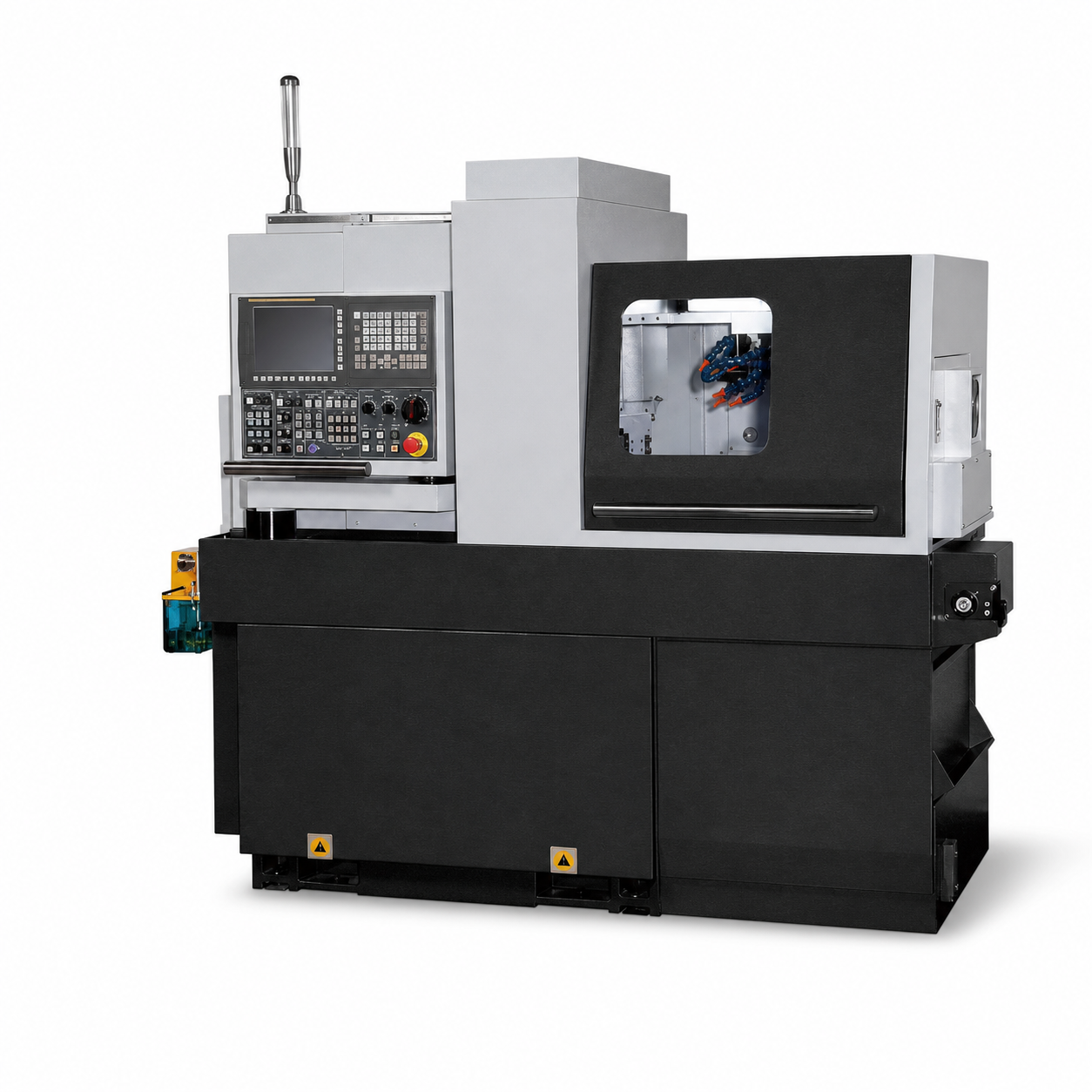

Автомат продольного точения SS-20A
Цена по запросу
Для выпуска точных деталей из прутка до Ø20 мм предусмотрен автомат SS-20A: 4 управляемых осей дают гибкость при построении многооперационного маршрута.
Описание
SS-20A рассчитан на комплексную обработку длинномерных деталей с максимальным диаметром 20 мм. Допустимая длина при работе с направляющей втулкой достигает 85 мм, а кинематика включает 4 управляемых осей.
Главный и встречный шпиндели работают в диапазоне до 8000 / — об/мин. Возможности сверления и резьбонарезания: Главный Ø12/M8; поперечное Ø10/M6. Габариты оборудования — 1950×970×1750, масса — 1800 кг; состав оснастки уточняется для выбранного маршрута.
Технические характеристики
| Модель | SS-20A |
|---|---|
| Серия / компоновка | Swiss type, один шпиндель |
| Макс. Ø главного шпинделя, мм | 20 |
| Макс. длина — вращающаяся направляющая втулка, мм | 85 |
| Макс. длина — фиксированная направляющая втулка, мм | 200 |
| Макс. длина — без направляющей втулки, мм | 45 |
| Макс. обороты главного / контршпинделя, об/мин | 8000 / — |
| Мощность главного / контршпинделя, кВт | 3.7 / — |
| Управляемые оси, шт. | 4 |
| Инструментальная система | 8 наружных; 5 внутренних; 4 поперечных приводных (опция 7) |
| Сверление / нарезание резьбы | Главный Ø12/M8; поперечное Ø10/M6 |
| Быстрые подачи, м/мин | 24 |
| Габариты Д×Ш×В, мм | 1950×970×1750 |
| Масса, кг | 1800 |
| Особенности / примечания | Оси X/Y/Z/C |
Подробные характеристики
| Модель | SS-20A |
| Серия / компоновка | Swiss type, один шпиндель |
| Макс. Ø главного шпинделя, мм | 20 |
| Макс. длина — вращающаяся направляющая втулка, мм | 85 |
| Макс. длина — фиксированная направляющая втулка, мм | 200 |
| Макс. длина — без направляющей втулки, мм | 45 |
| Макс. обороты главного / контршпинделя, об/мин | 8000 / — |
| Мощность главного / контршпинделя, кВт | 3.7 / — |
| Управляемые оси, шт. | 4 |
| Инструментальная система | 8 наружных; 5 внутренних; 4 поперечных приводных (опция 7) |
| Сверление / нарезание резьбы | Главный Ø12/M8; поперечное Ø10/M6 |
| Быстрые подачи, м/мин | 24 |
| Габариты Д×Ш×В, мм | 1950×970×1750 |
| Масса, кг | 1800 |
| Особенности / примечания | Оси X/Y/Z/C |
