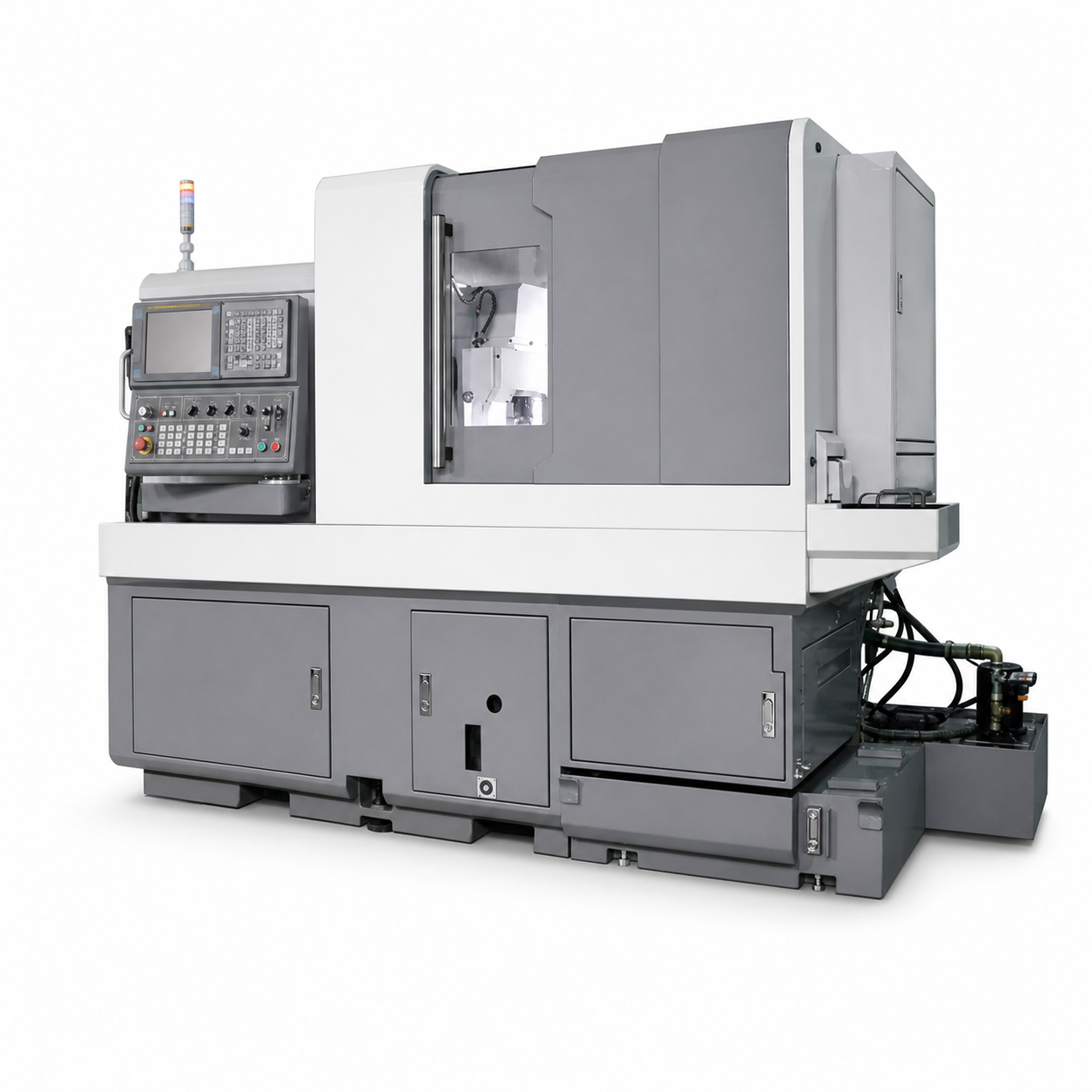

Автомат продольного точения i269
Цена по запросу
При максимальном диаметре обработки 26 мм автомат i269 объединяет 9 управляемых осей и развитую инструментальную зону для комплексного изготовления деталей.
Описание
Модель i269 сочетает диапазон обработки до Ø26 мм с 9-осевым управлением. Такая конфигурация помогает распределять операции между инструментальными позициями и рационально обрабатывать деталь за один цикл.
Максимальная длина с направляющей втулкой составляет 220 мм; быстрые перемещения достигают 30 м/мин. Система инструмента включает 9 OD □12 / 4 ID Ø25; приводной инструмент: B-axis: 4 ER16 + 4 ER11; S2: 4 торцевых + 4 поперечных ER16; 4 ID. Для установки требуется пространство 2880×1400×1900, масса станка — 3200 кг.
Технические характеристики
| Модель | i269 |
|---|---|
| Серия | i |
| Макс. Ø обработки, мм | 26 |
| Макс. длина с направляющей втулкой, мм | 220 |
| Макс. длина без направляющей втулки, мм | 65 |
| Наружные / внутренние держатели | 9 OD □12 / 4 ID Ø25 |
| Приводной инструмент | B-axis: 4 ER16 + 4 ER11; S2: 4 торцевых + 4 поперечных ER16; 4 ID |
| Управляемые оси, шт. | 9 |
| Макс. обороты главного / контршпинделя, об/мин | 8000 / 8000 |
| Мощность главного / контршпинделя, кВт | 3.7/5.5 / 3.7/5.5 |
| Быстрые подачи, м/мин | 30 |
| Бак СОЖ, л | 310 |
| Габариты Д×Ш×В, мм | 2880×1400×1900 |
| Масса, кг | 3200 |
| Особенности / примечания | B-axis 0–135°; ось Y2 |
Подробные характеристики
| Модель | i269 |
| Серия | i |
| Макс. Ø обработки, мм | 26 |
| Макс. длина с направляющей втулкой, мм | 220 |
| Макс. длина без направляющей втулки, мм | 65 |
| Наружные / внутренние держатели | 9 OD □12 / 4 ID Ø25 |
| Приводной инструмент | B-axis: 4 ER16 + 4 ER11; S2: 4 торцевых + 4 поперечных ER16; 4 ID |
| Управляемые оси, шт. | 9 |
| Макс. обороты главного / контршпинделя, об/мин | 8000 / 8000 |
| Мощность главного / контршпинделя, кВт | 3.7/5.5 / 3.7/5.5 |
| Быстрые подачи, м/мин | 30 |
| Бак СОЖ, л | 310 |
| Габариты Д×Ш×В, мм | 2880×1400×1900 |
| Масса, кг | 3200 |
| Особенности / примечания | B-axis 0–135°; ось Y2 |
