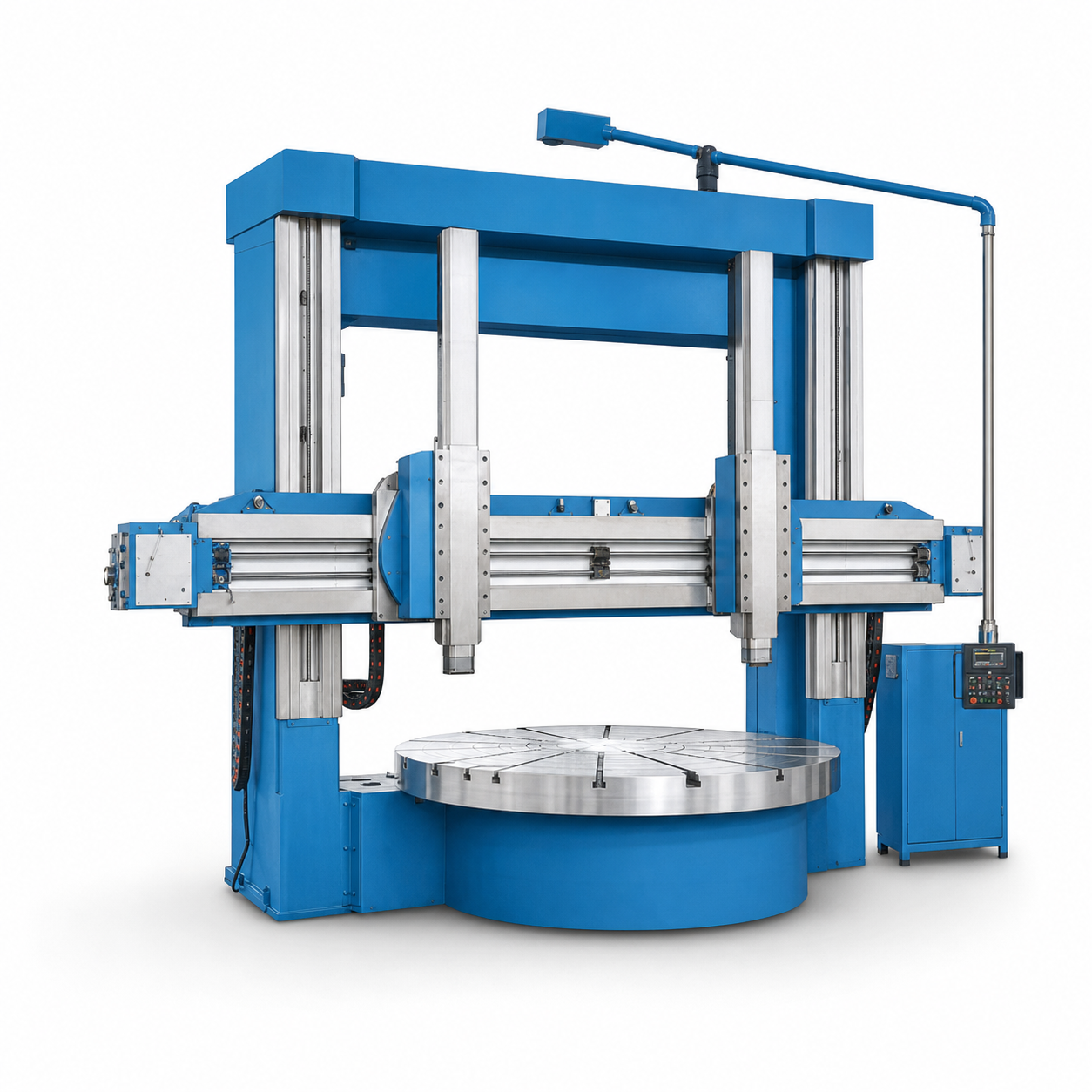

Двухстоечный вертикально-токарный станок VT5225
Цена по запросу
Модель VT5225 предназначена для точения тяжёлых дисков, колец, обечаек и корпусных деталей большого диаметра. При технологическом расчёте учитываются диаметр обработки 2500 мм; также паспортом заданы диаметр стола 2250 мм и высота заготовки до 1600/2000/2500 мм.
Описание
Модель VT5225 предназначена для точения тяжёлых дисков, колец, обечаек и корпусных деталей большого диаметра. При технологическом расчёте учитываются диаметр обработки 2500 мм; также паспортом заданы диаметр стола 2250 мм и высота заготовки до 1600/2000/2500 мм.
Паспортные значения позволяют заранее согласовать заготовку, инструмент и требуемые перемещения.
Технические характеристики
| Модель | VT5225 |
|---|---|
| Тип станка | Двухстоечный вертикально-токарный станок |
| Макс. диаметр обработки, мм | 2500 |
| Диаметр стола, мм | 2250 |
| Макс. высота заготовки, мм | 1600/2000/2500 |
| Макс. масса заготовки | 10/16/20 |
| Макс. крутящий момент стола, KN.m | 63 |
| Число ступеней стола, ступ. | 16 |
| Диапазон скоростей стола, об/мин | 2-63 |
| Макс. усилие резания правого суппорта, кН | 35 |
| Макс. усилие резания левого суппорта, кН | 28 |
| Поворот суппорта, ° | ±30 |
| Быстрый ход суппорта, мм/мин | 1550 |
| Вертикальный ход правого суппорта, мм | 1400 |
| Горизонтальный ход правого суппорта, мм | 1000/1250/1400 |
| Вертикальный ход правого суппорта (2), мм | 1400 |
| Горизонтальный ход правого суппорта (2), мм | 1000/1250/1400 |
| Ход ползуна суппорта траверсы, мм | 1000/1250 |
| Скорость подъёма траверсы, мм/мин | 350 |
| Ход траверсы, мм | 1250/1650/2150 |
| Мощность главного двигателя, кВт | AC:55 |
Подробные характеристики
| Модель | VT5225 |
| Тип станка | Двухстоечный вертикально-токарный станок |
| Макс. диаметр обработки, мм | 2500 |
| Диаметр стола, мм | 2250 |
| Макс. высота заготовки, мм | 1600/2000/2500 |
| Макс. масса заготовки | 10/16/20 |
| Макс. крутящий момент стола, KN.m | 63 |
| Число ступеней стола, ступ. | 16 |
| Диапазон скоростей стола, об/мин | 2-63 |
| Макс. усилие резания правого суппорта, кН | 35 |
| Макс. усилие резания левого суппорта, кН | 28 |
| Поворот суппорта, ° | ±30 |
| Быстрый ход суппорта, мм/мин | 1550 |
| Вертикальный ход правого суппорта, мм | 1400 |
| Горизонтальный ход правого суппорта, мм | 1000/1250/1400 |
| Вертикальный ход правого суппорта (2), мм | 1400 |
| Горизонтальный ход правого суппорта (2), мм | 1000/1250/1400 |
| Ход ползуна суппорта траверсы, мм | 1000/1250 |
| Скорость подъёма траверсы, мм/мин | 350 |
| Ход траверсы, мм | 1250/1650/2150 |
| Мощность главного двигателя, кВт | AC:55 |
