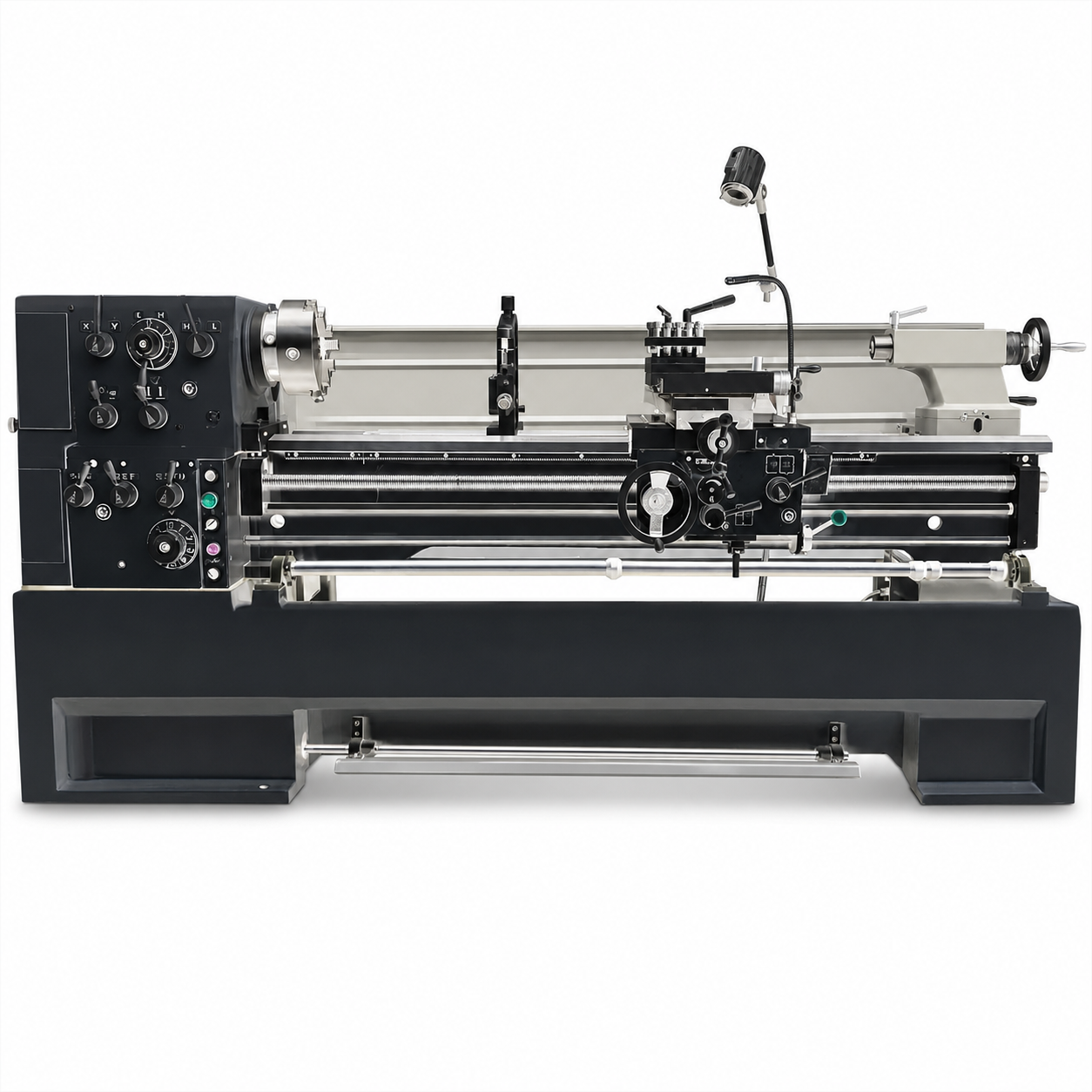

Универсальный токарный станок C6251 (станина 300 мм)
Цена по запросу
Возможности C6251 (станина 300 мм) соответствуют задачам чистового точения деталей, требующих устойчивой геометрии и повторяемых режимов. При технологическом расчёте учитываются максимальный диаметр над станиной 510 мм; также паспортом заданы межцентровое расстояние 1000 / 1500 / 2000 мм и проход шпинделя 58 мм.
Описание
Возможности C6251 (станина 300 мм) соответствуют задачам чистового точения деталей, требующих устойчивой геометрии и повторяемых режимов. При технологическом расчёте учитываются максимальный диаметр над станиной 510 мм; также паспортом заданы межцентровое расстояние 1000 / 1500 / 2000 мм и проход шпинделя 58 мм.
Приведённые характеристики дают основу для расчёта установки и проверки производственного маршрута.
Технические характеристики
| Модель | C6251 |
|---|---|
| Тип станка | Прецизионный токарный |
| Макс. Ø над станиной, мм | 510 |
| Макс. Ø над суппортом, мм | 320 |
| Макс. Ø в выемке, мм | 740 |
| Эффективная длина выемки, мм | 165 |
| Межцентровое расстояние, мм | 1000 / 1500 / 2000 |
| Ширина станины, мм | 300 |
| Отверстие шпинделя, мм | 58 |
| Конус шпинделя | MT6 (1:20) |
| Диапазон оборотов шпинделя | 25–2000 об/мин, 12 ступеней |
| Продольные подачи, мм/об | 42 вида: 0.031–1.7 |
| Поперечные подачи, мм/об | 42 вида: 0.014–0.784 |
| Метрическая резьба | 41 вид: 0.1–14 мм |
| Дюймовая резьба | 60 видов: 2–112 TPI |
| Модульная резьба | 34 вида: 0.1–7 MP |
| Питчевая резьба | 60 видов: 4–112 DP |
| Ход верхних салазок, мм | 128 |
| Ход поперечных салазок, мм | 285 |
| Сечение резца, мм | 25×25 |
| Пиноль задней бабки: Ø / конус / ход | Ø60 / MT4 / 100 |
| Мощность главного двигателя, кВт | 5.5 |
| Примечание | Вариант C6251 со станиной 300 мм и отверстием шпинделя 58 мм. |
Подробные характеристики
| Модель | C6251 |
| Тип станка | Прецизионный токарный |
| Макс. Ø над станиной, мм | 510 |
| Макс. Ø над суппортом, мм | 320 |
| Макс. Ø в выемке, мм | 740 |
| Эффективная длина выемки, мм | 165 |
| Межцентровое расстояние, мм | 1000 / 1500 / 2000 |
| Ширина станины, мм | 300 |
| Отверстие шпинделя, мм | 58 |
| Конус шпинделя | MT6 (1:20) |
| Диапазон оборотов шпинделя | 25–2000 об/мин, 12 ступеней |
| Продольные подачи, мм/об | 42 вида: 0.031–1.7 |
| Поперечные подачи, мм/об | 42 вида: 0.014–0.784 |
| Метрическая резьба | 41 вид: 0.1–14 мм |
| Дюймовая резьба | 60 видов: 2–112 TPI |
| Модульная резьба | 34 вида: 0.1–7 MP |
| Питчевая резьба | 60 видов: 4–112 DP |
| Ход верхних салазок, мм | 128 |
| Ход поперечных салазок, мм | 285 |
| Сечение резца, мм | 25×25 |
| Пиноль задней бабки: Ø / конус / ход | Ø60 / MT4 / 100 |
| Мощность главного двигателя, кВт | 5.5 |
| Примечание | Вариант C6251 со станиной 300 мм и отверстием шпинделя 58 мм. |
