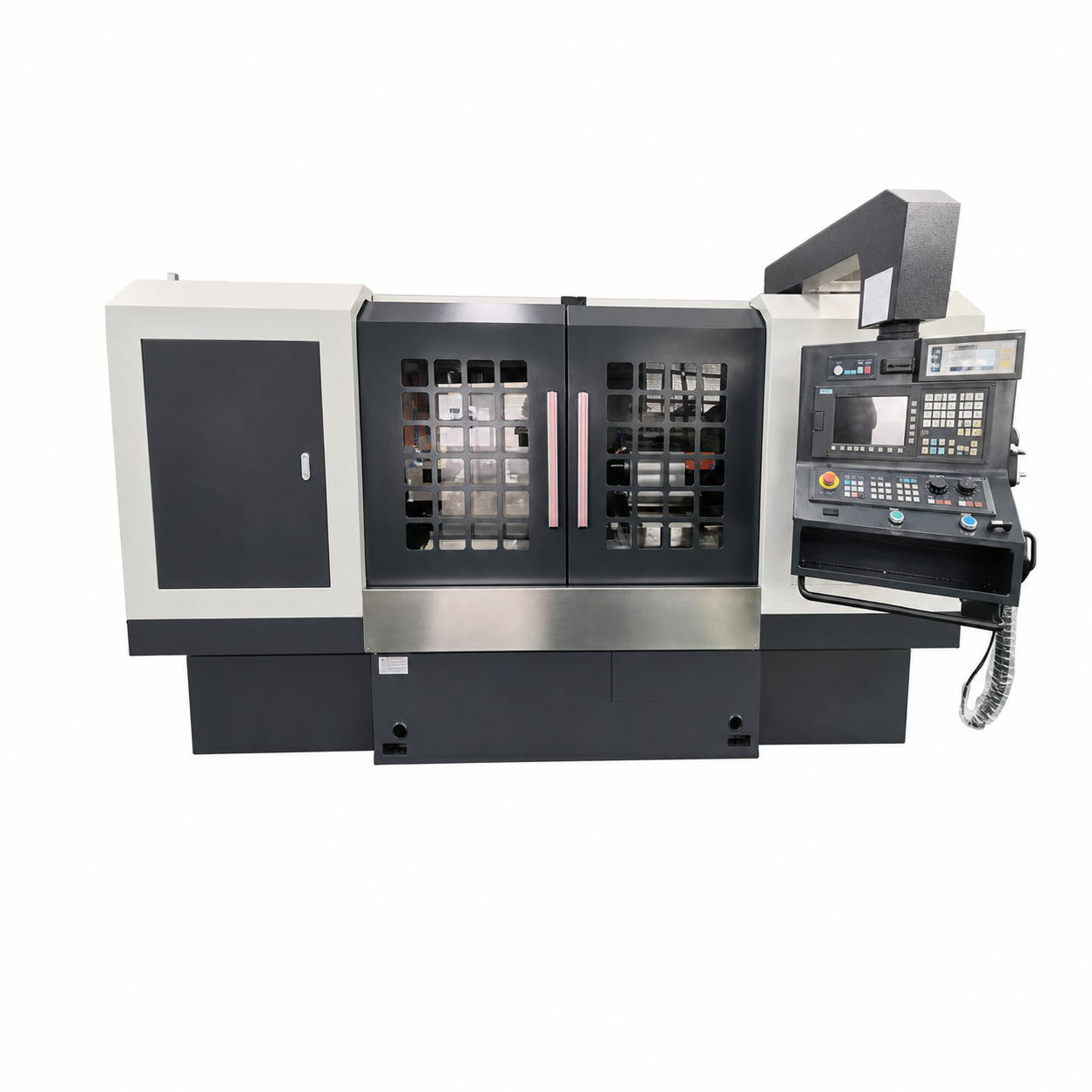

Внутришлифовальный станок ZDGM-100
Цена по запросу
ZDGM-100 — специализированный внутришлифовальный ЧПУ для высокоточных отверстий в оболочках и конических деталях, с доступным диаметром отверстия до Ø100 и глубиной обработки до 150 / 350 мм.
Описание
Назначение ZDGM-100 — высокоточных отверстий в оболочках и конических деталях. Исполнение «Специализированный внутришлифовальный ЧПУ» работает с отверстиями до Ø100 и допускает обработку на глубину до 150 / 350 мм.
Кинематические данные: X=200; Z=450; шпиндельный режим — Подбирается по диаметру отверстия. Для предварительного подбора учитываются показатели 0.003 / 0.003 / Ra0.4. Отдельно для этой версии указано: Для высокоточных отверстий в деталях типа оболочек и конусов.
Технические характеристики
| Модель | ZDGM-100 |
|---|---|
| Тип / управление | Специализированный внутришлифовальный ЧПУ |
| Диаметр отверстия, мм | до Ø100 |
| Макс. глубина отверстия, мм | 150 / 350 |
| Высота центра, мм | 150 |
| Ходы осей / стола, мм | X=200; Z=450 |
| Поворот бабки | Поворотный стол, повторяемость 4′ |
| Скорость детали | 0–600 об/мин |
| Скорость шлифовального шпинделя | Подбирается по диаметру отверстия |
| Мин. подача, мм | 0.001 |
| Масса, кг | 3800 |
| Круглость / цилиндричность / шероховатость отверстия | 0.003 / 0.003 / Ra0.4 |
| Примечание | Для высокоточных отверстий в деталях типа оболочек и конусов |
Подробные характеристики
| Модель | ZDGM-100 |
| Тип / управление | Специализированный внутришлифовальный ЧПУ |
| Диаметр отверстия, мм | до Ø100 |
| Макс. глубина отверстия, мм | 150 / 350 |
| Высота центра, мм | 150 |
| Ходы осей / стола, мм | X=200; Z=450 |
| Поворот бабки | Поворотный стол, повторяемость 4′ |
| Скорость детали | 0–600 об/мин |
| Скорость шлифовального шпинделя | Подбирается по диаметру отверстия |
| Мин. подача, мм | 0.001 |
| Масса, кг | 3800 |
| Круглость / цилиндричность / шероховатость отверстия | 0.003 / 0.003 / Ra0.4 |
| Примечание | Для высокоточных отверстий в деталях типа оболочек и конусов |
