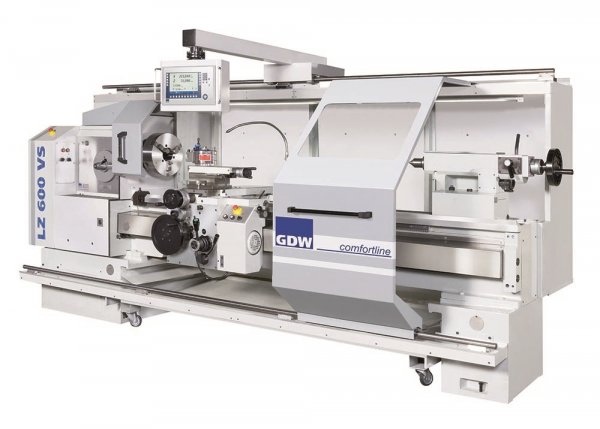

Универсальный токарный станок высокой точности GDW LZ 600 VS/1000
Цена по запросу
GDW LZ 600 VS/1000 сочетает высокоточную универсальную компоновку с межцентровым расстоянием 1000 мм. Максимальный диаметр заготовки над станиной равен 600 мм, над суппортом — 400 мм.
Описание
GDW LZ 600 VS/1000 сочетает высокоточную универсальную компоновку с межцентровым расстоянием 1000 мм. Максимальный диаметр заготовки над станиной равен 600 мм, над суппортом — 400 мм.
Шпиндельное отверстие 82 мм и мощность 15 кВт рассчитаны на широкий круг токарно-винторезных операций. Исполнение удобно для опытного производства и ремонта крупной оснастки с контролируемой геометрией.
Автоматизированное управление подачей снижает число ручных перенастроек и облегчает получение повторяемых размеров.
Технические характеристики
| Производитель | GDW |
|---|---|
| Модель | LZ 600 VS/1000 |
| Расстояние между центрами (РМЦ), мм | 1000 |
| Количество координат станка (осей), шт. | 2 |
| Направляющие станка | Скольжения |
| Макс. диаметр заготовки над станиной, мм | 600 |
| Макс. диаметр заготовки над суппортом, мм | 400 |
| Высота центров, мм | 300 |
| Ширина станины, мм | 400 |
| Тип станины | Литая, чугун |
| Шаг метрической резьбы, от-до, мм | 0,1–100 |
| Шаг дюймовой резьбы, от-до, ниток/дюйм | 0,1–100 |
| Шаг модульной резьбы, от-до, модуль | 0,1–100 |
| Шаг питчевой резьбы, от-до, питч | 0,1–100 |
| Устройство управления | УЦИ (цифровая индикация) |
| Конец шпинделя (DIN 55027) | №8 |
| Диаметр патрона станд./макс., мм | 250/450 |
| Тип привода шпинделя | Коробка передач |
| Частота вращения шпинделя, от-до, об/мин | 8–2000 |
| Мощность шпинделя, кВт | 15 |
| Отверстие в шпинделе, мм | 82 |
| Количество передач (скоростей), шт. | 3 |
| Тип привода шпинделя (опция) | Мотор-шпиндель (Built-In) |
| Частота вращения шпинделя, от-до (опция), об/мин | 8–1500 |
| Мощность шпинделя (опция), кВт | 15 |
| Отверстие в шпинделе (опция), мм | 103 |
| Державка резца (сечение), мм | 35×35 |
| Ход поперечной каретки суппорта, мм | 315 |
| Ход инструментальной каретки суппорта, мм | 130 |
| Поперечная рабочая подача, от-до, мм/об | 0,005–8 |
| Продольная рабочая подача, от-до, мм/об | 0,01–20 |
| Ход пиноли задней бабки, мм | 225 |
| Диаметр пиноли задней бабки, мм | 90 |
| Тип пиноли (конус) | KM-5 |
| Тип резцедержателя | Multifix, размер C |
| Длина, мм | 2700 |
| Ширина, мм | 1650 |
| Высота, мм | 2000 |
| Масса, кг | 2700 |
Подробные характеристики
| Производитель | GDW |
| Модель | LZ 600 VS/1000 |
| Расстояние между центрами (РМЦ), мм | 1000 |
| Количество координат станка (осей), шт. | 2 |
| Направляющие станка | Скольжения |
| Макс. диаметр заготовки над станиной, мм | 600 |
| Макс. диаметр заготовки над суппортом, мм | 400 |
| Высота центров, мм | 300 |
| Ширина станины, мм | 400 |
| Тип станины | Литая, чугун |
| Шаг метрической резьбы, от-до, мм | 0,1–100 |
| Шаг дюймовой резьбы, от-до, ниток/дюйм | 0,1–100 |
| Шаг модульной резьбы, от-до, модуль | 0,1–100 |
| Шаг питчевой резьбы, от-до, питч | 0,1–100 |
| Устройство управления | УЦИ (цифровая индикация) |
| Конец шпинделя (DIN 55027) | №8 |
| Диаметр патрона станд./макс., мм | 250/450 |
| Тип привода шпинделя | Коробка передач |
| Частота вращения шпинделя, от-до, об/мин | 8–2000 |
| Мощность шпинделя, кВт | 15 |
| Отверстие в шпинделе, мм | 82 |
| Количество передач (скоростей), шт. | 3 |
| Тип привода шпинделя (опция) | Мотор-шпиндель (Built-In) |
| Частота вращения шпинделя, от-до (опция), об/мин | 8–1500 |
| Мощность шпинделя (опция), кВт | 15 |
| Отверстие в шпинделе (опция), мм | 103 |
| Державка резца (сечение), мм | 35×35 |
| Ход поперечной каретки суппорта, мм | 315 |
| Ход инструментальной каретки суппорта, мм | 130 |
| Поперечная рабочая подача, от-до, мм/об | 0,005–8 |
| Продольная рабочая подача, от-до, мм/об | 0,01–20 |
| Ход пиноли задней бабки, мм | 225 |
| Диаметр пиноли задней бабки, мм | 90 |
| Тип пиноли (конус) | KM-5 |
| Тип резцедержателя | Multifix, размер C |
| Длина, мм | 2700 |
| Ширина, мм | 1650 |
| Высота, мм | 2000 |
| Масса, кг | 2700 |
Запросить предложение
Уточнить цену и комплектацию: info@promdetalizh.ru.
