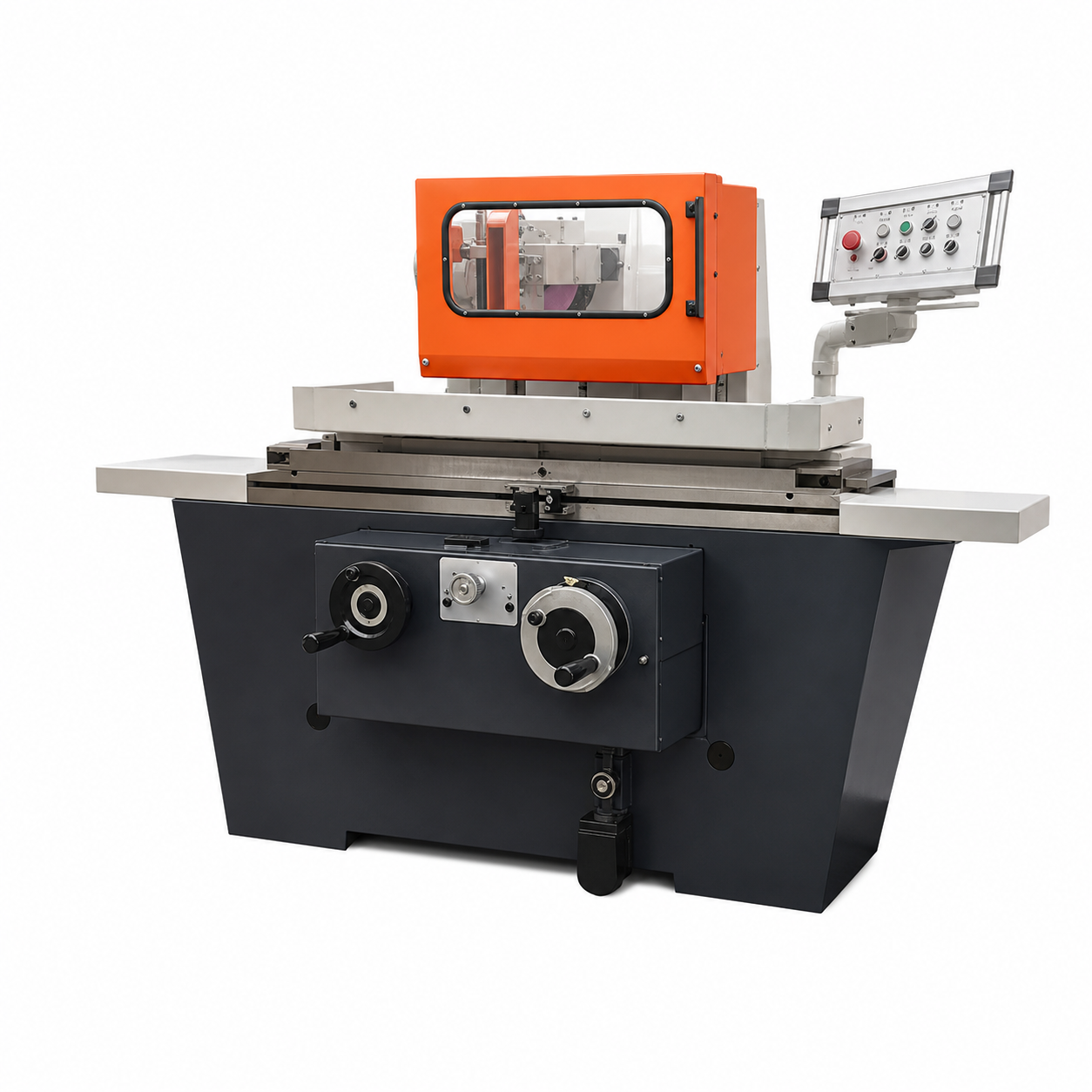

Круглошлифовальный станок M1320
Цена по запросу
Модель M1320 рассчитана на универсального ручного шлифования валов среднего размера. Она обрабатывает наружные поверхности Ø8–200 мм при длине до 520 / 750 мм.
Описание
Назначение M1320 — универсального ручного шлифования валов среднего размера. В компоновке «Круглошлифовальный» станок принимает детали Ø8–200 мм и обеспечивает наружную обработку на длине 520 / 750 мм. Внутренний диапазон — Ø13–80 (с устройством M1420) мм.
Рабочий круг имеет параметры Ø400×40×127/203, паспортная скорость — 2230/1820 об/мин. Для модели заявлено: Ручная модель; конус Морзе 3. Значения точности вынесены в характеристики без расчётных дополнений.
Технические характеристики
| Модель | M1320 |
|---|---|
| Тип / управление | Круглошлифовальный |
| Диаметр наружного шлифования, мм | Ø8–200 |
| Длина наружного шлифования, мм | 520 / 750 |
| Диаметр внутреннего шлифования, мм | Ø13–80 (с устройством M1420) |
| Глубина внутреннего шлифования, мм | 125 |
| Высота центров, мм | 125 |
| Макс. масса детали, кг | 50 |
| Скорость шпинделя детали | 60/85/120/170/230/460 об/мин |
| Шлифовальный круг | Ø400×40×127/203 |
| Скорость круга | 2230/1820 об/мин |
| Мощность круга / общая мощность | ≈5 кВт общая |
| Масса станка, кг | 2000 / 2400 |
| Точность наружная / внутренняя | Наружная: 0.0015 / 0.005 / Ra0.4; внутренняя: 0.003 / 0.004 / Ra0.4 |
| Примечание | Ручная модель; конус Морзе 3 |
Подробные характеристики
| Модель | M1320 |
| Тип / управление | Круглошлифовальный |
| Диаметр наружного шлифования, мм | Ø8–200 |
| Длина наружного шлифования, мм | 520 / 750 |
| Диаметр внутреннего шлифования, мм | Ø13–80 (с устройством M1420) |
| Глубина внутреннего шлифования, мм | 125 |
| Высота центров, мм | 125 |
| Макс. масса детали, кг | 50 |
| Скорость шпинделя детали | 60/85/120/170/230/460 об/мин |
| Шлифовальный круг | Ø400×40×127/203 |
| Скорость круга | 2230/1820 об/мин |
| Мощность круга / общая мощность | ≈5 кВт общая |
| Масса станка, кг | 2000 / 2400 |
| Точность наружная / внутренняя | Наружная: 0.0015 / 0.005 / Ra0.4; внутренняя: 0.003 / 0.004 / Ra0.4 |
| Примечание | Ручная модель; конус Морзе 3 |
